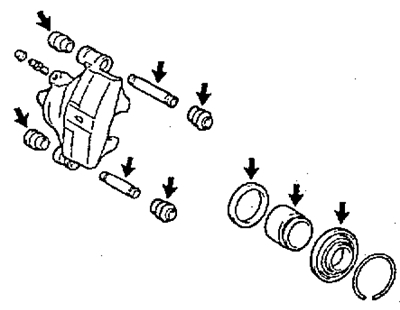

Диски 13 дюймов

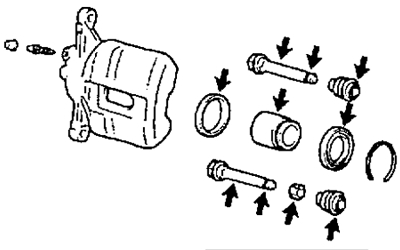

Диски 14 дюймов
2. Установите манжету и поршень s цилиндр.
3. Установите чехол и пружинное кольцо чехла цилиндра.
4. Установите пылезащитные чехлы и направляющие пальцы.
(Диски 13 дюймов)
а) Установите четыре новых пылезащитных чехла.

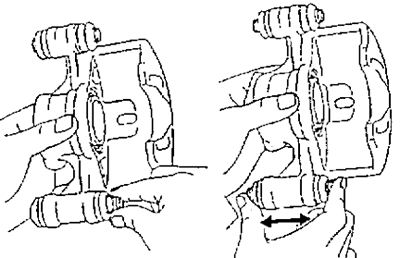

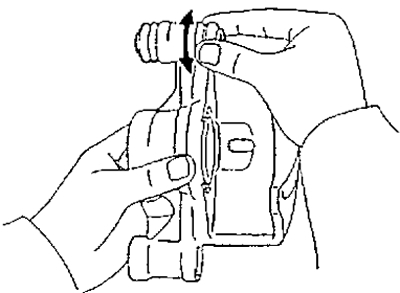

б) Убедитесь, что пылезащитные чехлы плотно вошли в канавки скобы суппорта.
в) Вставьте два направляющих пальца в скобу суппорта.
Внимание: при сборке, учтите, что втулка устанавливается вместе с нижним направляющим пальцем.
(Диски 14 дюймов)
а) Установите два новых пылезащитных чехла.
б) Убедитесь, что пылезащитные чехлы плотно вошли в канавки скобы суппорта.

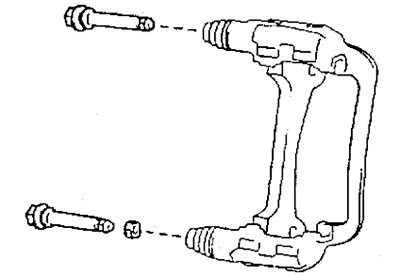

в) Вставьте два направляющих пальца и втулку в скобу суппорта.
г) Установите скобу суппорта и затяните болты крепления.
- Момент затяжки — 96 Нм
