Внимание! Колодки меняются только в комплекте на одну ось. При очистке колодок пыль и грязь удалять протиранием ветошью смоченной в спирте или специальной жидкости, продувать запрещается.
Замена
1. Отверните пробку питательного бачка тормозов.
2. Отпустите гайки колес, поднимите автомобиль и установите на подставки.
3. Снимите колеса.
4. Внимательно проверьте состояние диска (см. подраздел 8.5).
5. При необходимости шлифования или замены снимите диск и колодки.
Внимание! При выполнении работ следите за уровнем жидкости в бачке, при необходимости удалите часть жидкости.
6. Снимите пружинную скобу пальца.

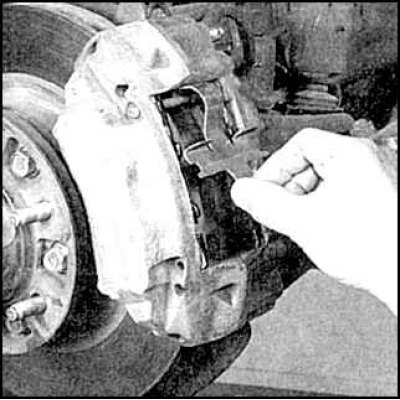

7. Достаньте нижний палец колодки.
8. Снимите противошумную пружину колодок.
9. На автомобилях до 1991 г. снимите W-образную противошумную пружину колодок.
[Текст цитируется с сайта-источника: ToyotaMan]

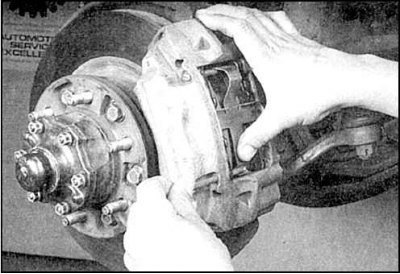

10. Достаньте верхний палец колодки и снимите наружную колодку.
11. Утопите поршни наружного цилиндра.
12. Смажьте основу колодки противошумным составом.
13. Смажьте противошумные накладки.
14. Смажьте обратную сторону колодки и установите колодку в суппорт.
15. Для разведения поршней суппорта задних тормозов понадобится струбцина. Пята струбцины упирается в площадку рядом со штуцером, а винт вворачивается, надавливая на наружную колодку.
16. Отверните болты суппорта.
17. Снимите суппорт заднего тормоза, отведите суппорт в сторону и закрепите.

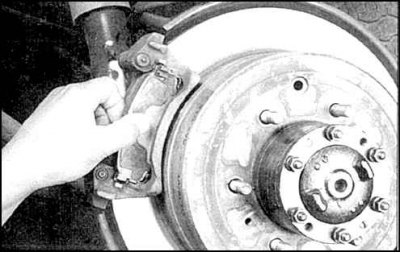

18. Снимите колодки с кронштейна суппорта.
19. Достаньте индикаторы износа и противошумную накладку и переставьте на новую колодку. При обнаружении износа или деформаций замените эти детали новыми.
20. Снимите упорные пластины колодок и проверьте. При обнаружении малейших деформаций замените.
21. Установите новую колодку, противошумную накладку и индикатор износа.
22. Смажьте накладки наружной и внутренней колодок противошумным составом и установите суппорт в обратном порядке.
23. При разборке заднего тормоза снимите опорные пластины колодок, которые следует заменить при малейшей их деформации. Переставьте указатель износа на толщину новых колодок. При повреждениях индикаторы замените.
24. При сборке затяните болты суппорта с заданным моментом.
25. Нажмите несколько раз на педаль тормоза, проверьте и восстановите уровень жидкости в бачке.
26. Проверьте работу тормозов.
