Передние тормоза — устройство [Toyota Carina T190]

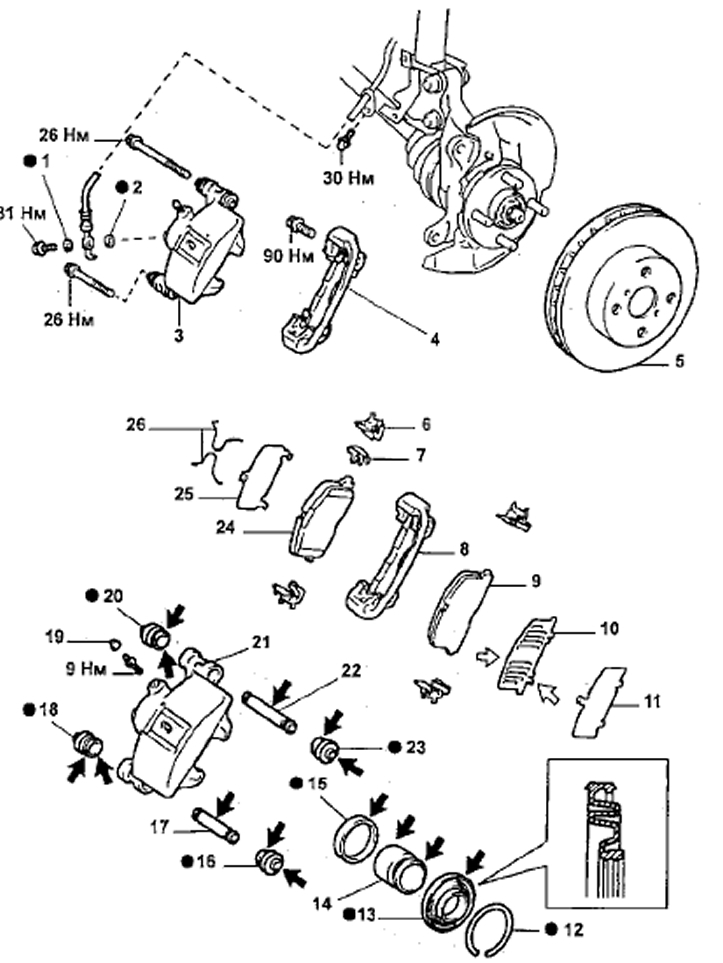

Диски 13 дюймов
1,2 - прокладка,
3 - суппорт в сборе,
4, 8 - скоба суппорта,
5 - тормозной диск,
6 - удерживающий пластинчатый вкладыш,
7 - индикатор износа накладки,
9, 24 - колодка,
10 - внутренняя антискрипная прокладка,
11, 25 - антискрипная прокладка,
12 - пружинное кольцо,
13 - чехол,
14 - поршень,
15 - манжета,
16, 18, 20, 23 - пылезщитный чехол,
17, 22 - направляющий палец,
19 - колпачок,
21 - суппорт,
26 - антискрипная пружина.

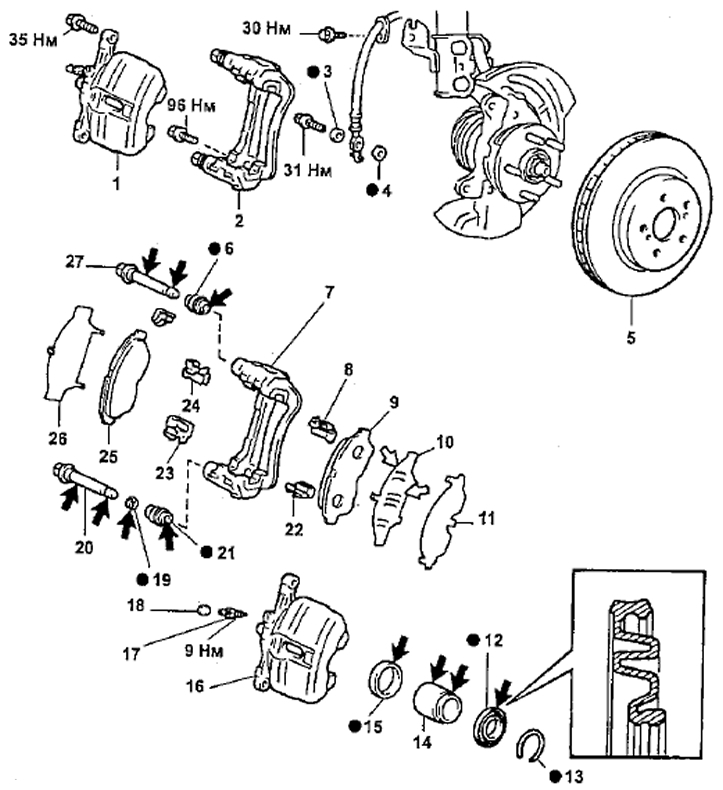

диски 14 дюймов
1 - суппорт в сборе,
2, 7 - скоба суппорта,
3, 4 - прокладка,
5 - тормозной диск,
6, 21 - пылезащитный чехол,
8, 22, 23, 24 - удерживающий пластинчатый вкладыш,
9, 25 - колодка,
10 - внутренняя антискрипная прокладка,
11, 26 - антискрипная прокладка,
12 - чехол,
13 - пружинное кольцо,
14 - поршень,
15 - манжета,
16 - суппорт,
17 - штуцер прокачки,
18 - колпачок,
19 - втулка,
20, 27 - направляющий палец.
