Внимание: Проверку проводят в приведенной ниже последовательности.
Снять крышку распределителя.
Включить зажигание.
Проверка первичной обмотки катушки

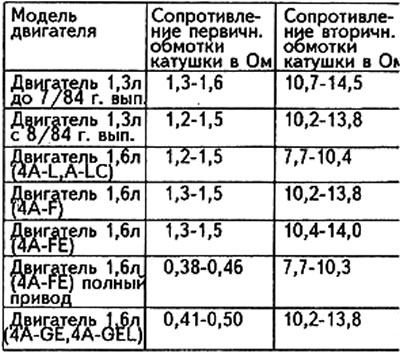

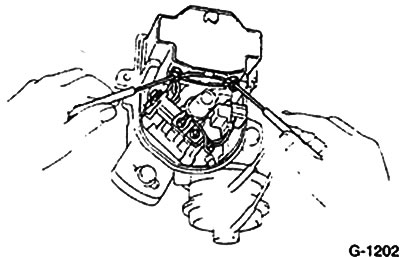

Измерить омметром сопротивление между положительным (+) и отрицательным (-) контактами и сравнить его с заданным значением, приведенным в таблице.
Проверка вторичной обмотки катушки
Измерить омметром сопротивление между положительным (+) и отрицательным (-) контактами высоковольтной части катушки и сравнить с заданным значением, приведенным в таблице.
Если измеренные сопротивления не соответствуют приведенным в таблице, катушку зажигания следует заменить.
Снятие катушки зажигания (системы IZA, ESA)

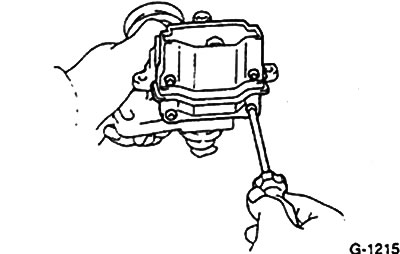

Вывернуть два болта крепления и снять крышку распределителя зажигания.
Отсоединить клеммы (+) и (-) от катушки проводов.
Вывернуть болты крепления к держателю и снять катушку зажигания.
Установка
Установить и закрепить катушку зажигания
Подсоединить клеммы (+) и (-) катушек к проводам.
Установить на место крышку распределителя и закрепить ее винтами.
