Масляный насос

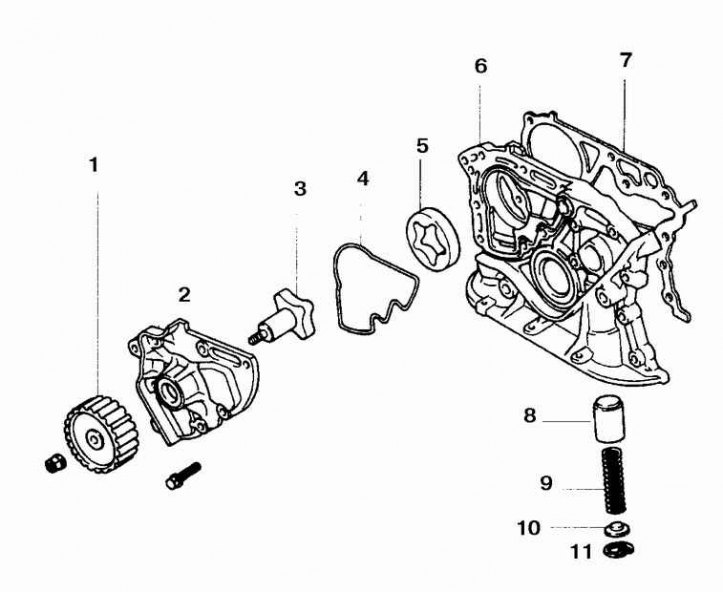

1. Шкив; 2. Рабочая часть насоса; 3. Ведущая шестерня; 4. Уплотнительное кольцо; 5. Ведомая шестерня; 6. Кожух насоса; 7. Прокладка; 8. Поршень; 9. Пружина; 10. Фиксатор пружины; 11. Стопорное кольцо
Снятие
1. Снимите масляный поддон.

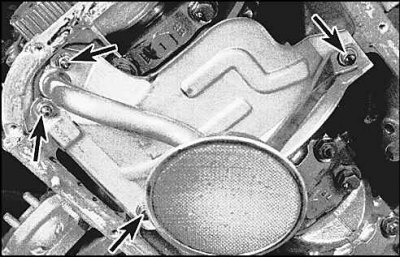

2. Отвинтите винты (стрелки) и снимите маслозаборный патрубок.
3. Снимите нижний промежуточный шкив газораспределительного ремня, шкив коленчатого вала, газораспределительный ремень и звездочку коленчатого вала.

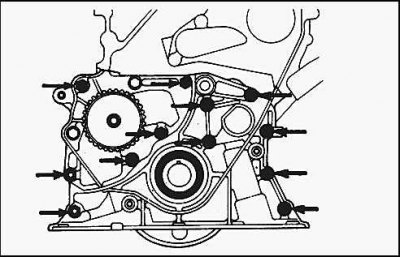

4. Выкрутите 12 болтов и отсоедините кожух масляного насоса от двигателя.

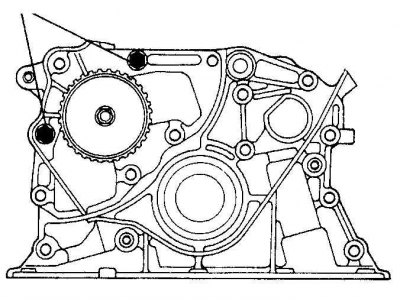

5. Выкрутите два болта (длина болтов 16 мм) и отсоедините рабочую часть насоса. Достаньте ведомую шестерню и снимите уплотняющее кольцо.

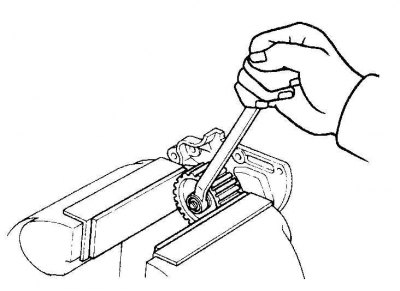

6. Зажмите звездочку насоса в тисках, скрутите гайку звездочки и снимите звездочку.

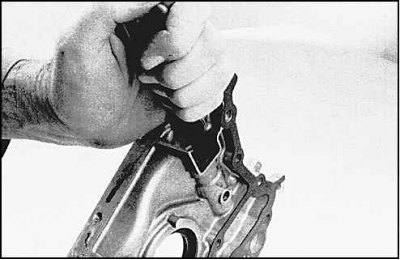

7. Тщательно почистите и протрите ацетоном стыкующиеся поверхности кожуха насоса и блока цилиндров.
8. Снимите стопорное кольцо редукционного клапана, достаньте фиксатор пружины, пружину и поршень.
Проверка
1. Почистите все детали растворителем и проверьте их на наличие износа и повреждений.
2. Если пружина или поршень редукционного клапана повреждены, необходимо заменить все элементы клапана.

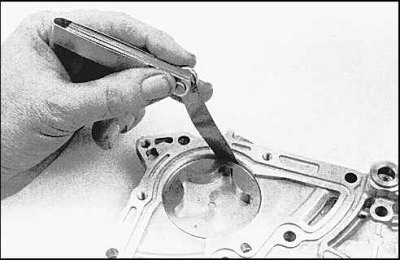

3. Измерьте зазор между ведомым ротором и кожухом насоса.

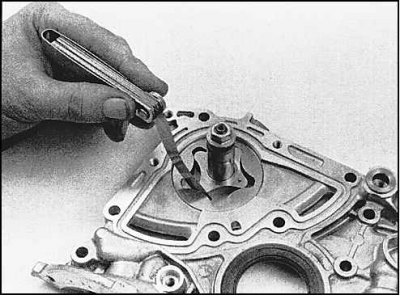

4. Измерьте зазор между зубцами шестерен. Если зазоры превышают максимально допустимые нормы, шестерни необходимо заменить.
Установка
1. Замените сальники вала насоса и коленчатого вала. Смажьте сальники универсальной смазкой.

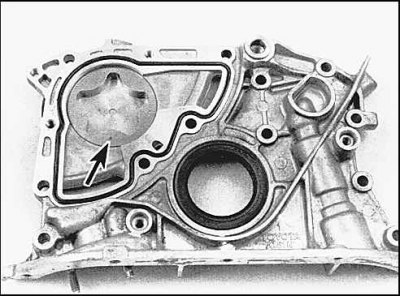

2. Установите новое уплотнительное кольцо, смажьте ведомую шестерню моторным маслом и установите шестерню в кожух. Метка на шестерне должна быть направлена наружу (стрелка).
3. Смажьте вал насоса и вставьте ведущую шестерню, установите звездочку насоса и затяните гайку до требуемого момента затяжки.
4. Заполните полость насоса вазелином и установите рабочую часть насоса на кожух. Затяните болты.
5. Смажьте поршень редукционного клапана маслом и установите детали клапана в кожух насоса.
6. Установите новую прокладку насоса.
7. Установите насос и вставьте болты. Затяните болты до требуемого момента затяжки.
8. Установите оставшиеся детали.
