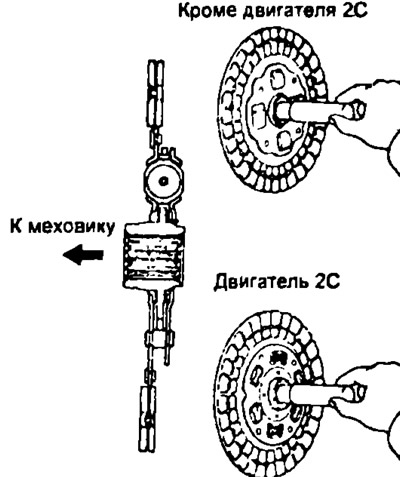

- а) С помощью центрирующей оправки произведите установку диска и кожуха сцепления.

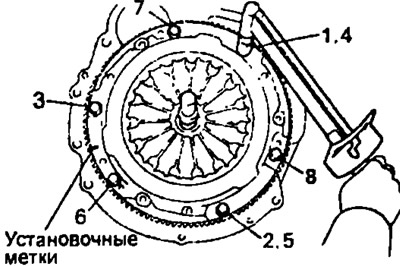

- б) Совместите установочные метки на кожухе сцепления и маховике.
- в) Временно затяните болты №1 и №2.
- г) Затяните болты крепления кожуха сцепления в несколько этапов, в последовательности, указанной на рисунке. Момент затяжки 19 Нм.

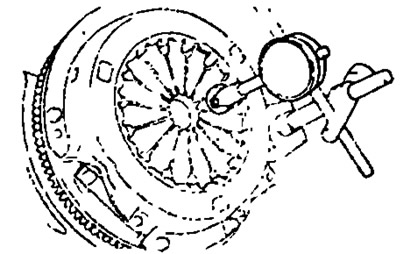

2. Проверьте взаимное расположение концов лепестков диафрагменной пружины. Максимальное отклонение от плоскости: 0,5 мм.
Если отклонение превышает допустимое значение, то отрегулируйте взаимное расположение концов лепестков пружины.
3. Нанесите консистентную смазку на поверхность следующих деталей:
- вилки выключения сцепления и выжимного подшипника в точках их контакта;
- вилки выключения сцепления и штока рабочего цилиндра в точках их контакта;
- в точке шаровой опоры вилки выключения сцепления;
- на шлицы диска сцепления.
4. Установите выжимной подшипник на вилку выключения сцепления и затем установите их на коробку передач.
5. Установите коробку передач.
