1. Проверка выключателя повторного включения.

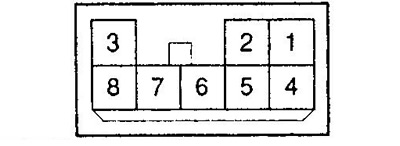

Переведите замок зажигания в положение "LOCK" и проверьте проводимость между выводами "3" и "8" разъема.
- Выключатель в положении "NORMAL" — нет проводимости
- Выключатель в положении "PUSH" — есть проводимость
2. Проверка электромагнитного клапана блокировки ключа в замке зажигания.
Подсоедините положительную клемму аккумуляторной батареи к выводу "6" разъема, а отрицательную — к выводу "7" и убедитесь, что замок зажигания перемещается из положения "LOCK" в положение "АСС".
3. Проверка катушки зажигания. Проверьте наличие проводимости между выводами "2" и "5" разъема.
4. Проверка датчика наличия ключа в замке зажигания.
Переведите замок зажигания в положение "LOCK" и проверьте проводимость между выводами "1" и "4" разъема.
- Ключ не вставлен в замок зажигания — нет проводимости
- Ключ вставлен в замок зажигания — есть проводимость

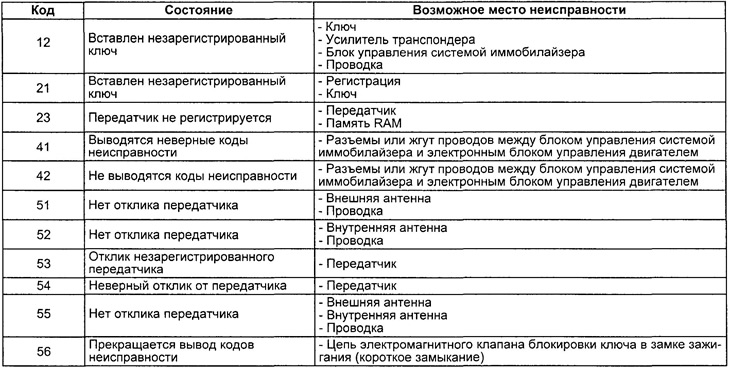

Таблица. Диагностические коды неисправностей системы "KEY FREE".
