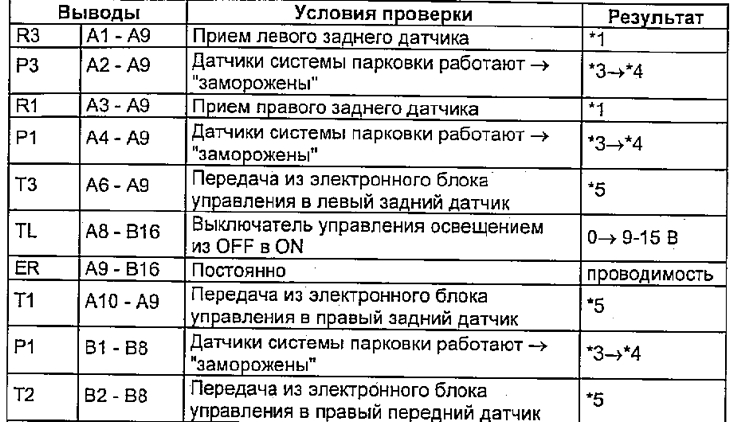

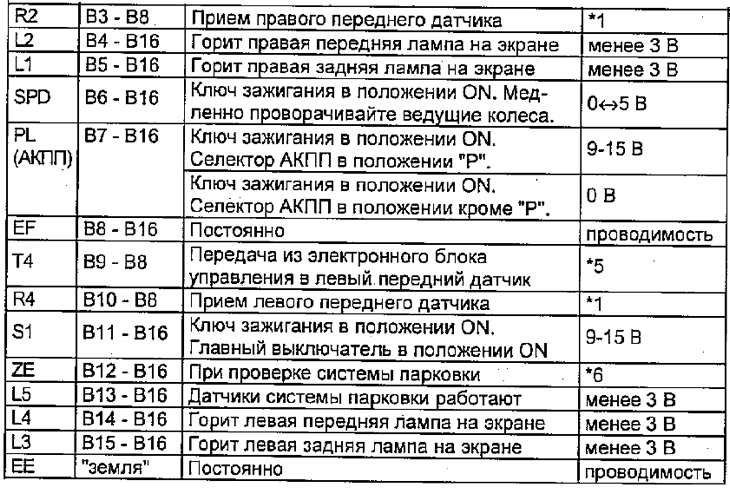

Таблица проверки цепи электронного блока системы парковки

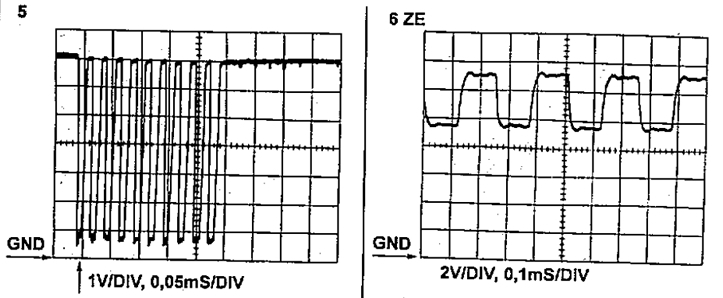

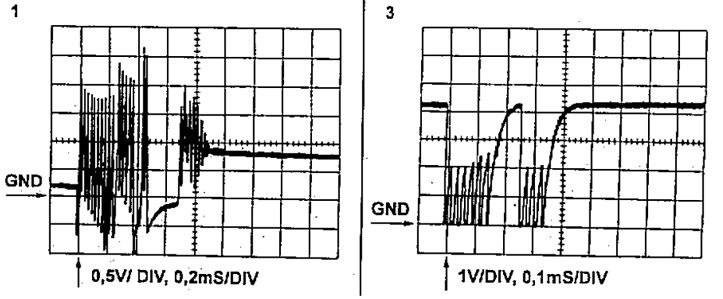

Примечание: *1, *3, *5, *6 — см. осциллограммы:
Оригинал статьи находится на портале: www.toyotaman.ru
Оригинал статьи находится на портале: www.toyotaman.ru
Проверка цепи электронного блока системы парковки [Toyota Carina T190]
Проверка производится при подсоединенном разъеме согласно таблице.
Оригинал статьи находится на портале: www.toyotaman.ru
Оригинал статьи находится на портале: www.toyotaman.ru
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Материал статьи был проверен: Кондратьева Ульяна
