Проверка сигналов на выводах электронного блока управления

0

Выводы электронного блока управления (EJ-DE)

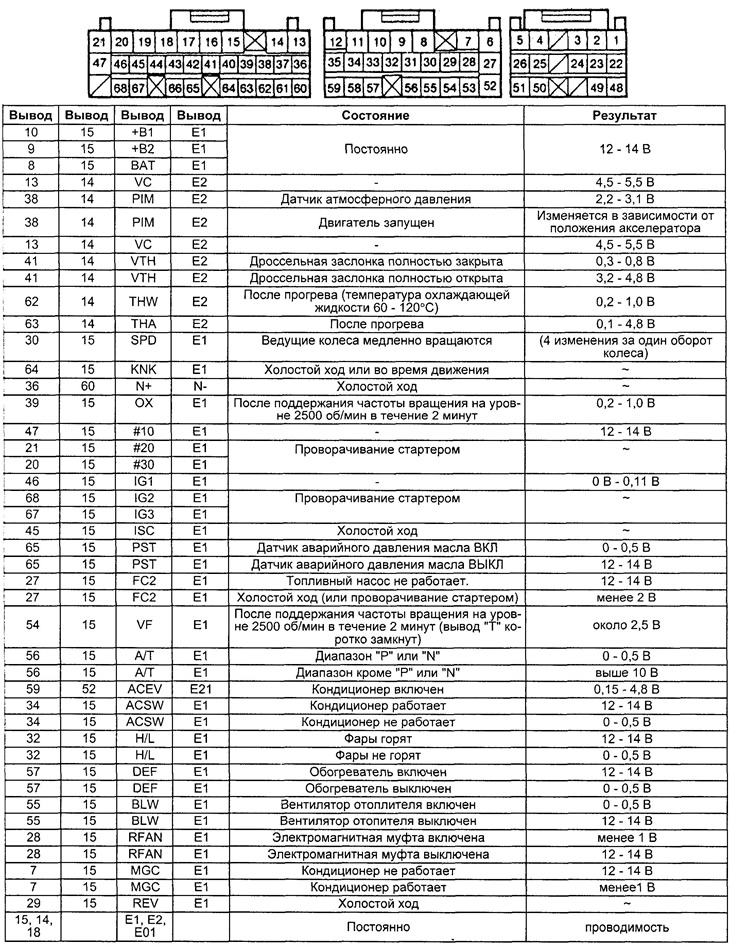

Таблица. Проверка сигнала на выводах электронного блока управления (EJ-DE).

Примечание: ~ импульсы.

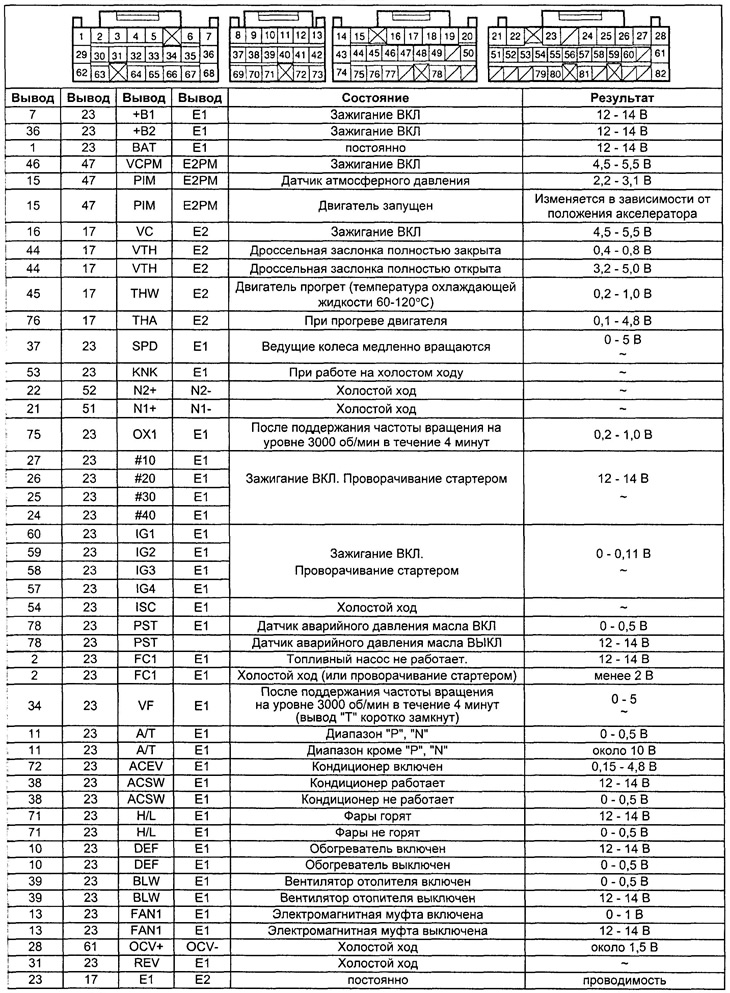

Таблица. Проверка сигнала на выводах электронного блока управления (EJ-VE).

Примечание: ~ импульсы.

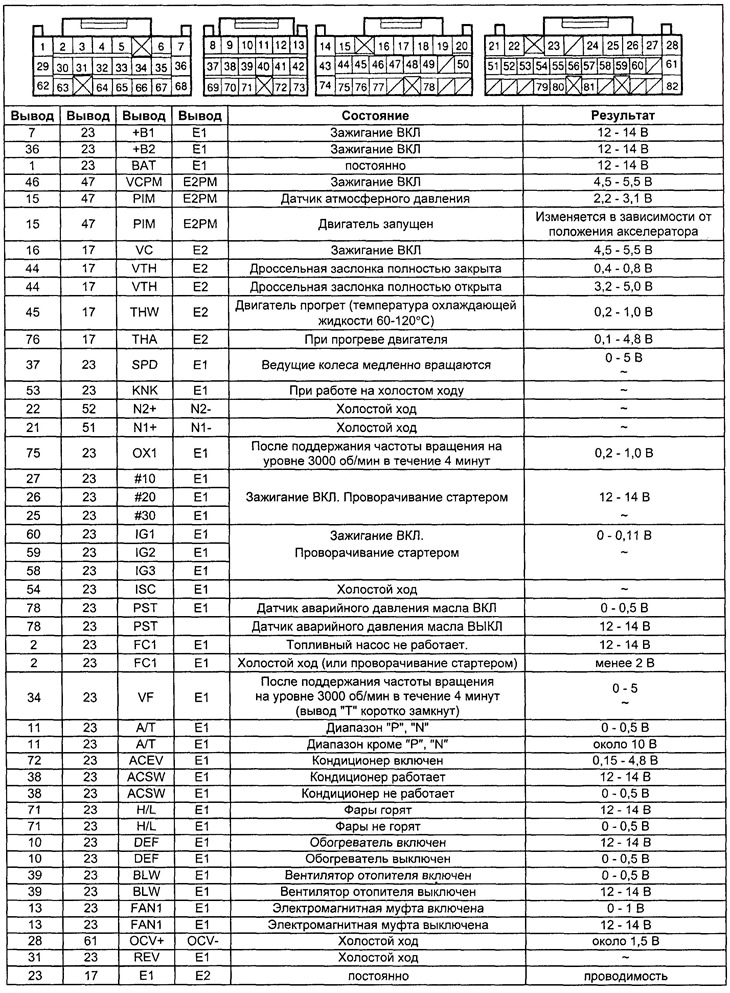

Таблица. Проверка сигнала на выводах электронного блока управления (EJ-VE).

Примечание: ~ импульсы.
