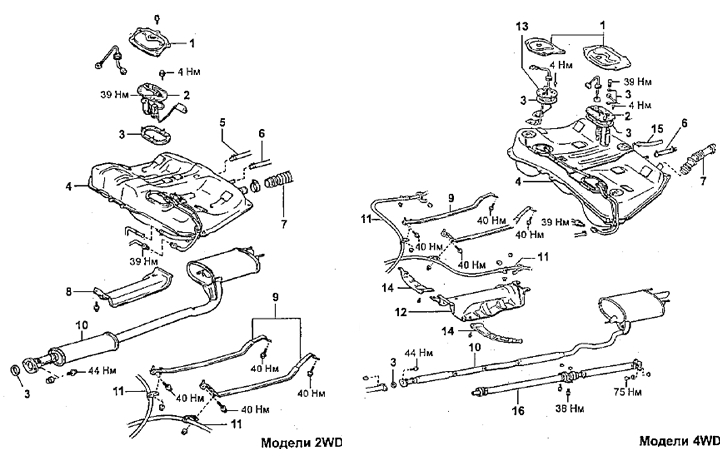

Снятие и установка топливного бака [Toyota Carina T190]

1 - крышка сервисного люка,
2 - топливный насос в сборе,
3 - прокладка,
4 - топливный бак в сборе,
5 - шланг системы улавливания паров топлива,
6 - топливный шланг (заправочной трубки),
7 - заправочный шланг,
8 - нижняя защита топливного бака,
9 - опоры топливного бака,
10 - выхлопная труба,
11 - тросы стояночного тормоза,
12, 14 - защита топливного бака,
13 - датчик указателя уровня топлива,
15 - трубка системы улавливания паров топлива,
16 - карданный вал.
