Примечание. Если зажигание включено (ON (IG)), вентилятор системы охлаждения иногда может включаться. Это не является признаком неисправности.
Включите зажигание (ON (START)), при этом кондиционер должен быть выключен.

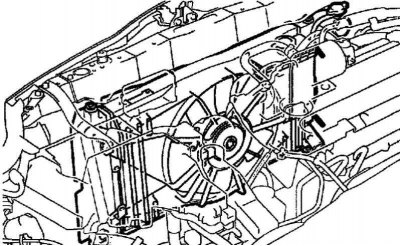

Рис. 2.404. Вентилятор системы охлаждения не вращается
Убедитесь, что вентилятор системы охлаждения не вращается (рис. 2.404).
В противном случае проверьте реле вентилятора системы охлаждения и датчик температуры охлаждающей жидкости, затем проверьте наличие контакта в разъеме и убедитесь в отсутствии обрыва в проводе между реле вентилятора и датчиком температуры.

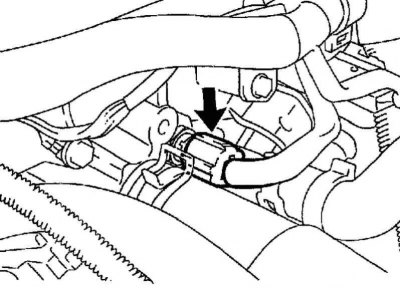

Рис. 2.405. Разъем датчика температуры охлаждающей жидкости
Отсоедините разъем датчика температуры охлаждающей жидкости (рис. 2.405).

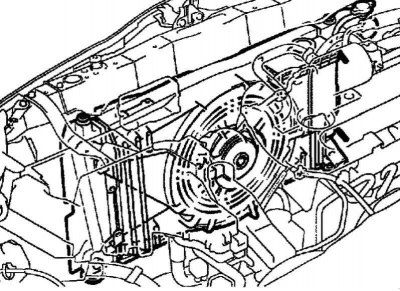

Рис. 2.406. Вентилятор системы охлаждения вращается
Убедитесь, что вентилятор системы охлаждения вращается (рис. 2.406).
В противном случае проверьте предохранители, реле вентилятора системы охлаждения, ЭБУ двигателя и вентилятор системы охлаждения, затем проверьте, нет ли короткого замыкания в цепи между реле вентилятора и датчиком температуры.
Присоедините разъем датчика температуры охлаждающей жидкости.
Проверка работы вентилятора системы охлаждения при высокой температуре (выше 96°C)
Запустите двигатель, прогрейте охлаждающую жидкость до температуры выше 96°C.
Примечание. Температура охлаждающей жидкости измеряется штатным датчиком, установленным в головке блока цилиндров.
Убедитесь, что кондиционер выключен.
Убедитесь, что вентилятор системы охлаждения вращается.
В противном случае замените датчик температуры охлаждающей жидкости.
Проверка электродвигателя вентилятора
Отсоедините разъем вентилятора.

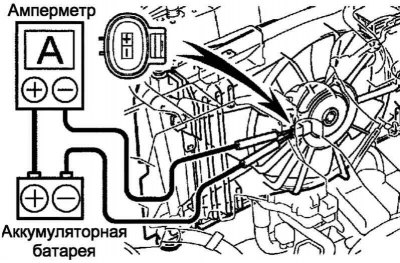

Рис. 2.407. Проверка электродвигателя вентилятора
Присоедините к разъему вентилятора аккумуляторную батарею и амперметр (рис. 2.407).
Убедитесь, что вентилятор вращается без рывков, затем по амперметру определите силу тока.
Номинальная сила тока: 7,6–10,9 А при температуре 20°C.
Если сила тока не соответствует номинальной, замените электродвигатель вентилятора.
Присоедините разъем вентилятора.
