2. Усыновите опорный кронштейн и затяните 3 болта. Момент затяжки 19 Нм.
3. Установите главный вал.
- а) Используя специнструмеит, установите стопорное кольцо
- б) Установите главный вал в сбора с подшипником, упорным кольцом и пружиной.
- в) Удерживая вал, установите стопорное кольцо.
4. Установите зажим жгута проводов.

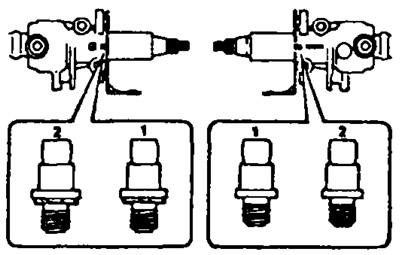

5. Подберите болты в соответствии с меткой на верхней трубе рулевой колонки.
Сперва подберите болт для одной стороны, а затем для другой стороны, так как левый и правый болты имеют различную форму.
Внимание: выберите болт, соответствующий метке, с каждой стороны трубы рулевой колонки.

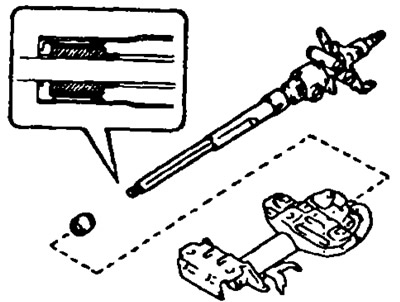

6. Установите верхнюю трубу рулевой колонки с главным валом.
- а) Установите муфту главного вала.
Примечание: ориентируйте муфту, как показано на рисунке.
- б) Установите верхнюю трубу рулевой колонки с главным валом в нижнюю трубу рулевой колонки.
- в) Используя молоток, установите 2 болта рулевой колонки.
Внимание: не перепутайте левый и правый болты.
7. Установите ось рычагов, 2 шайбы, рычаг регулировки угла наклона и вспомогательный рычаг регулировки угла наклона.
- а) Установите ось рычагов.
- б) Установите 2 шайбы и рычаг регулировки угла наклона и вспомогательный рычаг регулировки угла наклона.
8. Установите два фиксатора собачек.
9. Подберите втулки собачек так, чтобы отсутствовал зазор.
| Сторона рычага регулировки | Сторона вспомогательного рычага | Наружный диаметр, мм |
| 0 | А | 11,483-11,493 |
| 2 | 6 | 11,499-11,509 |
| 3 | 7 | 11,494-11,504 |
| 4 | 8 | 11,488-11,498 |
[Первоисточником является этот веб-сайт toyotaman.ru]
10. Установите собачки.
- а) Вставьте втулки в собачки.
- б) Временно установите собачки, болт, шайбу и гайку.

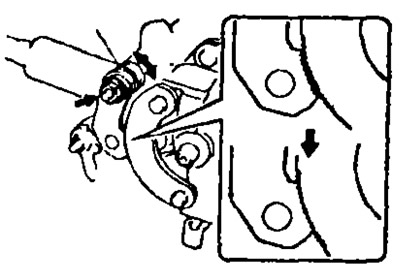

11. Регулировка собачек.
- а) Введите в зацепление собачку, расположенную со стороны рычага регулировки угла наклона на центр храповика.
- б) Вращая втулку Со стороны вспомогательного рычага регулировки угла наклона, введите в зацепление собачку, расположенную со стороны вспомогательного рычага регулировки угла наклона, с храповиком полностью.
- в) Затяните гайку. Момент затяжки 7,8 Нм.
12. Подберите фиксаторы собачек.
- а) При зацепленных собачках и храповиках установите фиксаторы собачек.

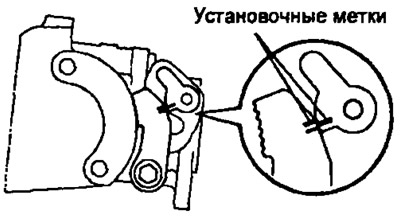

- б) Совместите установочные метки на фиксаторе и собачке, слегка поворачивая фиксатор собачки.
- в) Если установочные метки не совпали: выберите фиксатор собачки при помощи таблицы.

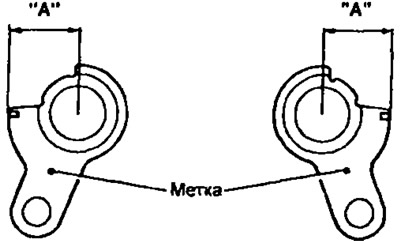

| Сторона рычага регулировки | Сторона вспомогательного рычага регулировки | Размер "А" мм |
| 11 | А | 12,65-12,75 |
| 12 | В | 12,55-12,65 |
| 13 | С | 12,45-12,55 |
| 14 | D | 12,35-12,45 |
| 15 | Е | 12,25-12,35 |
- г) После подбора фиксаторов собачек проверьте, что с обеих сторон собачка и храповик полностью введены в зацепление.
13. Установите 2 держателя рычагов регулировки угла наклона, 2 шайбы и затяните гайки. Моменты затяжки:
- со стороны оси рычагов 7,8 Нм.
- со стороны болтов рулевой колонки 12 Нм.
14. Установите пружины сжатия.
- а) Установите втулки к каждой пружине.
- б) Установите 2 втулки на пружину.
- в) Затяните болты. Момент затяжки 7,8 Нм.
15. Установите две пружины растяжения.
16. Установите кронштейн замка зажигания. Затягивайте 2 новых болта с конусной головкой, пока головки болтов не срежутся.
17. Проверка работы механизма регулировки угла наклона рулевой колонки.
- а) Проверьте, что нет осевого зазора на торце главного вала
- б) Установив главный вал в нейтральное положение, потяните за рычаг регулировки угла наклона и проверьте, чтобы главный вал поднялся в крайнее верхнее положение.
- в) Опустите главный вал и проверьте, что он запирается в крайнем нижнем положении.
