Внимание! Парад началом этой процедуры дождитесь полного остывания двигателя. Не допускайте попадания антифриза на кожу или лакокрасочное покрытие кузова. Незамедлительно смывайте брызги большим количеством воды. На оставляйте охлаждающую жидкость в открытых емкостях или в лужах в тех местах, где к ней могут получить доступ дети и домашние животные. Приятный запах этого вещества может привлечь их внимание, но его попадание внутрь может привести к летальному исходу! Незамедлительно убирайте пролитый антифриз с пола гаража. Держите емкости с антифризом закрытыми и устраняйте утечки в системе охлаждения сразу же после их обнаружения. Утилизацию использованного антифриза следует выполнять в соответствии с местными нормами и правилами. Никогда не сливайте использованный антифриз на грунт или в сливную канализацию.
Внимание! Модели, описываемые в этом Руководстве, оснащены вспомогательной удерживающей системой (SPS), более известной под названием «система подушек безопасности». Во избежание случайного развертывания подушек безопасности, что может привести к травматическим последствиям, обязательно отключите систему подушек безопасности парад работой поблизости от элементов этой системы (см. главу 12).
Примечание. В большинстве моделей процедура снятия вентилятора охлаждения двигателя, предписанная изготовителем, подразумевает снятие радиатора в сборе с вентилятором и последующее их отделение друг от друга. Можно снять вентиляторы охлаждения двигателя и без снятия радиатора.
1. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5). Слейте охлаждающую жидкость из системы охлаждения (см. главу 1), затем отсоедините верхний шланг от радиатора.
2. На моделях Lexus 2004 г. и позднее снимите впускной воздухопровод (см. главу 4), пластмассовую крышку над опорой радиатора и защелку отпирания капота (см. главу 11). Выверните 6 болтов (по две на каждом конце и две в середине) опоры радиатора и затем снимите опору.
3. Рассоедините электрические разве мы обоих электродвигателей вентилятора (рис. 4.3, а).
Применение. На моделях Lexus 2004 г. рассоедините электрические разъемы электронного блока управления вентилятором и все другие электрические разъемы на кожухе вентилятора (рис. 4.3, б).

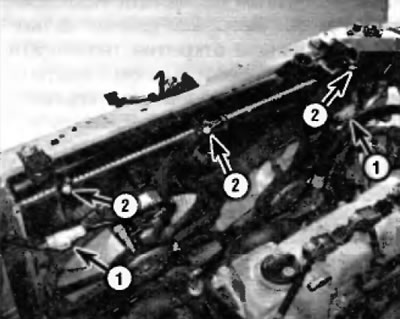

Рис. 4.3, а. Расположение вентилятора охлаждения двигатели
1 - Электрические разъемы электродвигателя вентилятора
2 - Элементы крапления вентилятора (показано сверху, снизу аналогично)

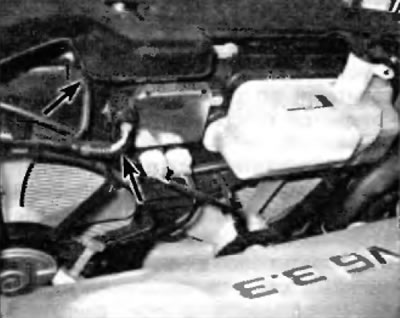

Рис. 4.3, б. Рассоедините электрические разъемы жгутов электропроводки на кожухе вентилятора
4. Снимите элементы крепления вентилятора/кожуха с радиатора, снимите все шланги или жгуты электропроводки, которые могут быть присоединены к нему, и затем извлеките из автомобиля (рис. 4.3,8).
5. Придержите крыльчатку вентилятора и отверните гайку крепления вентилятора (рис. 4.5).

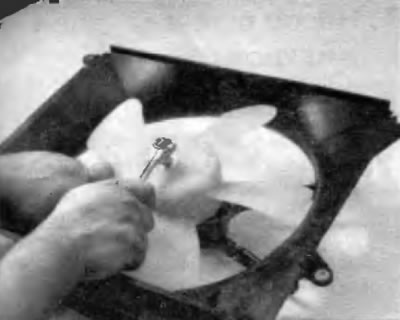

Рис. 4.5. Снимите крыльчатку с электродвигателя
6. Выверните болты и извлеките электродвигатель вентилятора из кожуха (рис. 4.6).

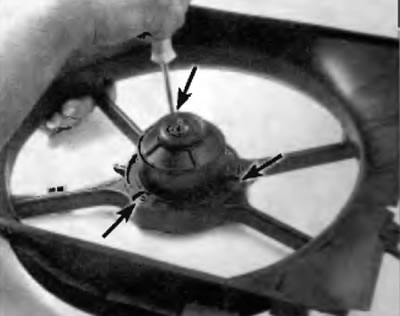

Рис. 4.6. Выверните винты и отделите электродвигатель от кожуха
7. Установка выполняется в последовательности, обратной снятию. Затяните болты крепления опоры радиатора предписанным усилием, указанным в Спецификациях в начале этой главы. Заправьте систему охлаждения (см. главу 1).
