Модели с четырехцилиндровыми двигателями
1. Отсоедините провод массы от аккумулятора (см. параграфы 1 и 3).
2. На моделях 2003 г. и ранее снимите корпус воздушного фильтра и впускной воздухопровод (см. главу 4). На моделях 2004 г. и позднее снимите аккумулятор и полку аккумулятора (см. параграф 3).
3. Рассоедините электрические разъемы на стартере в сборе с электромагнитом (рис. 13.3).

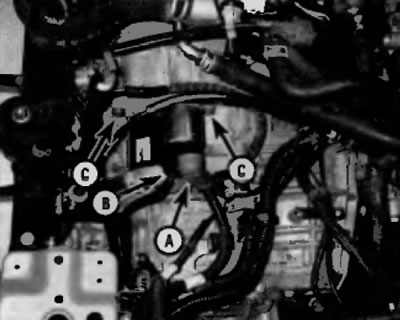

Рис. 13.3. Для снятия стартера с четырехцилиндрового двигателя рассоедините электрический разъем (А) и отсоедините на стартере провод, идущий от аккумулятора (В), затем выверните болты крепления стартера (С)
4. Выверните болты крепления стартера (рис. 13.3) и снимите стартер.
5. Установка выполняется в последовательности, обратной снятию.
Модели с двигателем V6
6. Отсоедините провод массы от аккумулятора (см. параграф 3).
7. Снимите аккумулятор и полку аккумулятора (см. параграф 3). Снимите корпус воздушного фильтра и впускной воздухопровод (см. главу 4).
8. На моделях 1999-2003 гг. сначала снимите стартер, а затем рассоедините электрические разъемы (рис 13.8, а-в).

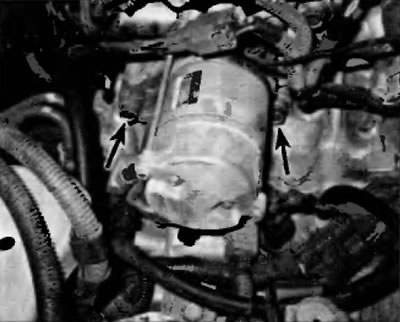

Рис. 13.8, а. На моделях 1939-2093 гг. с двигателем КБ выверните болты кропления стартера и снимите стартер...

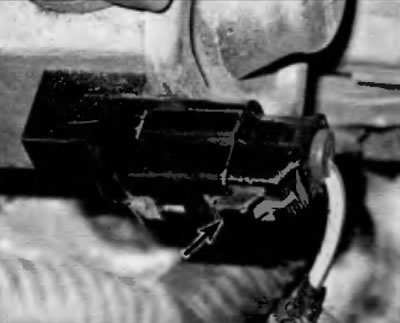

Рис. 13.9, б. ...нажмите на блокирующий выступ и рассоедините электрический разъем на электромагните стартера...

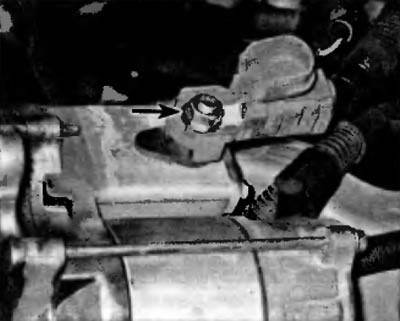

Рис. 13.9, в. ...затем отворяйте эту гайку и отсоедините провод, идущий от аккумулятора, от клеммы В+ на стартере
9. На моделях 2004 г. и позднее рассоедините электрические разъемы и выверните болты крепления стартера (рис. 13.9). Затем снимите стартер.
[Первоисточник расположен на сайте: ToyotaMAN]

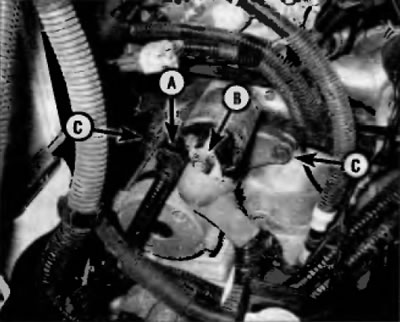

Рис. 13.9. На модели 2904 г. и позднее с двигателем V6 рассоедините электрический разъем (А), отсоедините провод, едущий от аккумулятора к стартеру, (В), затем выверните болты кропления стартера (С) и снимите стартер
10. Установка выполняется в последовательности, обратной снятию. Затяните болты крепления стартера предписанным усилием, указанным в Спецификациях в начале этой главы.
