Оглавление: Передние габаритные огни и указатели…↓ Задние комбинированные фонари ↓ Подсветка номерного знака ↓ Подсветка панели управления…↓ Подсветка панели приборов ↓
Внимание! Колбы ламп остаются горячими еще в течение около 20 минут после отключения осветительных приборов. Прежде чем приступать к работе удостоверьтесь, что компоненты окончательно остыли.
Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
Передние габаритные огни и указатели поворотов

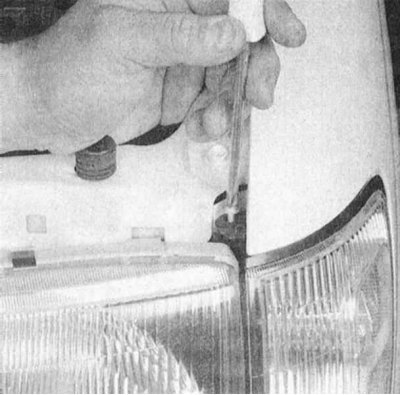

1. Выверните верхний винт крепления сборки переднего габаритного огня (обратитесь к сопроводительной иллюстрации).
2. Снимите сборку габаритного огня и отсоедините от нее электропроводку.

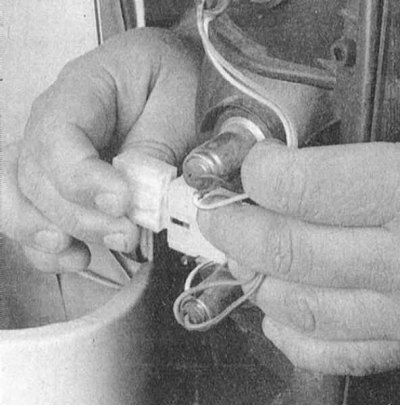

3. Повернув патрон лампы против часовой стрелки, извлеките его из кожуха фонарной сборки.
4. Для извлечения лампы из патрона потяните ее параллельно оси сборки.
5. Установка производится в обратном порядке.
Задние комбинированные фонари

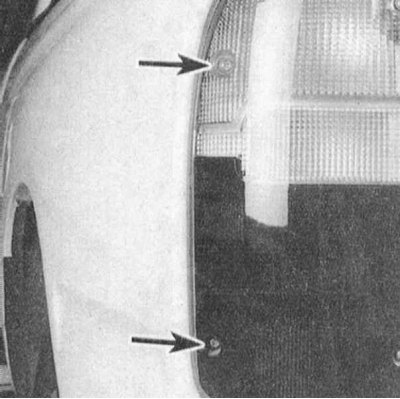

1. Снимите линзу фонарной сборки (обратитесь к сопроводительной иллюстрации).
2. Для замены лампы указателя поворота или стоп-сигнала просто поверните ее против часовой стрелки и извлеките из ламподержателя.
Примечание. На некоторых моделях лампы извлекаются с задней стороны фонарной сборки, для чего последнюю необходимо демонтировать.
3. С целью обеспечения доступа к лампе огня заднего хода снимите пластмассовую крышку (обратитесь к сопроводительной иллюстрации).
4. Для снятия комбинированного фонаря в сборе отсоедините от него электропроводку (обратитесь к сопроводительной иллюстрации).
5. Установка производится в обратном порядке.
Подсветка номерного знака
1. По желанию поддомкратьте задок автомобиля и установите его на подпорки. Отыщите фонарь подсветки номерного знака с задней стороны бамперной сборки, в случае необходимости воспользуйтесь карманным фонариком.
2. Для извлечения патрона поверните его против часовой стрелки и потяните наружу из кожуха фонаря. На моделях 4Runner выверните винты крепления линзы фонаря.
3. Для извлечения лампы потяните ее строго параллельно оси патрона.
4. Установка производится в обратном порядке.
Подсветка панели управления функционированием систем отопления/кондиционирования воздуха
1. Снимите соответствующую секцию отделки панели приборов (см. Главу Кузов).
2. Потянув, высвободите из своего патрона вышедшую из строя лампу.
3. Установка производится в обратном порядке.
Подсветка панели приборов
Примечание. Следите, чтобы сменные лампы соответствовали по своим рабочим характеристикам (потребляемая мощность) вышедшим из строя. Помните, что лампы подсветки измерителей имеют более высокую мощность, чем индикаторные лампы.
1. Снимите комбинацию приборов (см. Раздел Снятие и установка комбинации приборов).
2. Поверните сборку лампы с патроном против часовой стрелки и извлеките ее из сборки комбинации приборов.
3. Потянув лампу наружу, извлеките ее из патрона.
4. Установка производится в обратном порядке.
