Снятие, проверка состояния и установка масляного насоса

  • Главная
  • Land Cruiser
  • Крузер 100 (1998-2007)
  • Силовой агрегат
  • Дизельные двигатели
0

Снятие



1. Снимите поддон картера (см. Раздел Снятие и установка поддона картера двигателя).

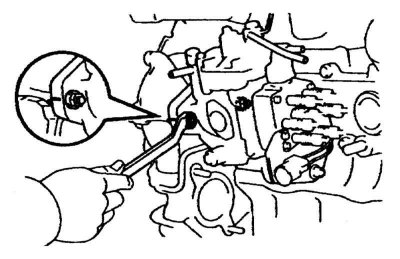

2. Нанесите установочные метки на ТНВД и масляный насос (обратитесь к сопроводительной иллюстрации).

3. Снимите выпускной патрубок системы охлаждения.

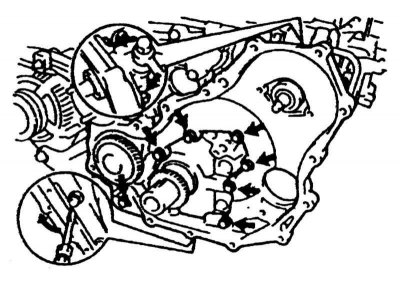

4. Отдайте крепеж и снимите корпус масляного насоса (обратитесь к сопроводительной иллюстрации).

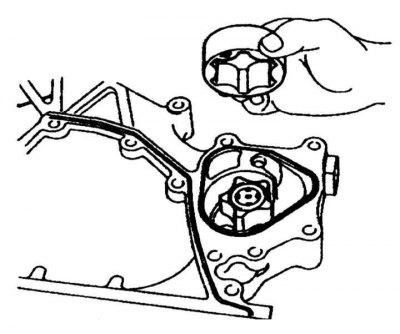

5. Для разборки насоса выньте его ведомую шестерню (обратитесь к сопроводительной иллюстрации), выверните пробку редукционного клапана и снимите клапан, прокладку и пружину.


6. Соскоблите с сопрягаемых поверхностей насоса и блока двигателя все следы герметика и материала старой прокладки, затем протрите поверхности смоченной в ацетоне ветошью.

Проверка



1. Промойте все компоненты в растворителе, затем проверьте их на наличие признаков чрезмерного износа и механических повреждений.

2. Осмотрите трущиеся поверхности компонентов редукционного клапана, оцените состояние клапанной пружины. В случае необходимости произведите замену клапана в сборе.

Установка



1. Уложите в корпус насоса ведущую и ведомую шестерни маркировкой в сторону крышки.

2. Смажьте компоненты редукционного клапана чистым двигательным маслом и установите их на свое штатное место. Затяните пробку с новой уплотнительной прокладкой.

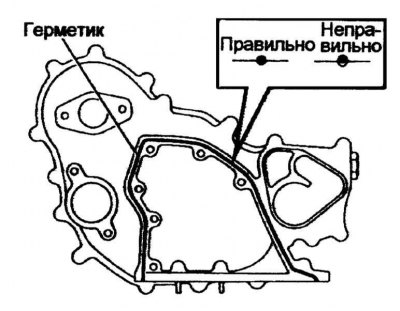

3. Наложите на сопрягаемую поверхность насоса подушку герметика RTV (обратитесь к сопроводительной иллюстрации).

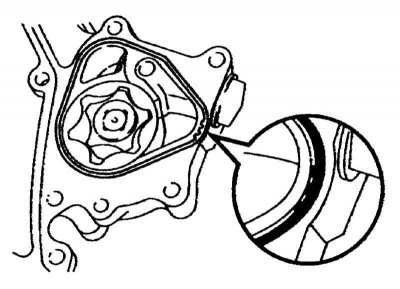

3. Наложите новое резиновое уплотнение (обратитесь к сопроводительной иллюстрации).


Примечание. Установка насоса должна быть завершена в течение пяти минут после наложения герметика.


4. Затяните болты крепления корпуса масляного насоса с усилием 20 Нм.

5. Установите ТНВД, руководствуюсь нанесенными ранее метками.

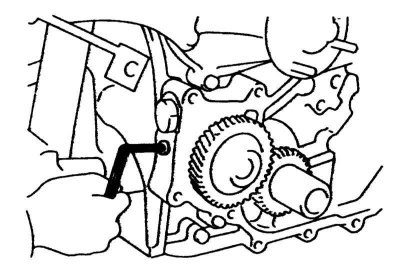

6. Выверните пробку масляного насоса шестигранным ключом на 5 мм (обратитесь к сопроводительной иллюстрации) и залейте в насос около 10 см³ двигательного масла.

7. Смажьте резьбу пробки застывающим герметиком и вверните пробку на место.

8. Установите маслоприемник с новой прокладкой.

9. Установите поддон картера.

10. Долейте необходимое количество моторного масла, запустите двигатель и проверьте его на наличие признаков развития утечек.

11. Еще раз проверьте уровень двигательного масла.
