Спецификации трансмиссионной линии [Toyota Land Cruiser J100]

Передаточное отношение главной передачи раздаточной коробки (H4/L4)

1.000/2.488

Осевой люфт карданного шарнира, мм

0.05

Биение фланца переднего дифференциала, мм

0.1

Преднатяг подшипника передней ступицы, Нм

28 ÷ 56

Преднатяг подшипника задней ступицы, Нм

26 ÷ 57

Преднатяг ведущей шестерни переднего дифференциала, Нм

0.4 ÷ 0.8

Преднатяг ведущей шестерни заднего дифференциала, Нм

0.6 ÷ 1.0

Глубина установки сальника дифференциала, мм

1

Расстояние от среза корпуса полуоси до торца гайки, мм

0.2 ÷ 0.9

Фланцевые болты/гайки

   Передний вал

74

   Задний вал

88

Крепеж пылезащитных крышек вала

   Нижняя крышка

      Болты

17

      Гайки

13

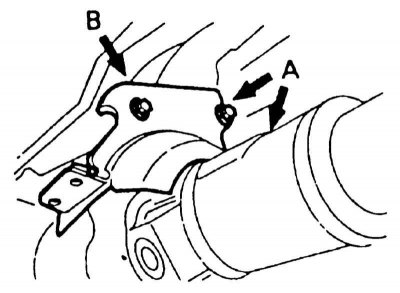

   Верхняя крышка (обратитесь к иллюстрации выше)

      Болты A

36

      Болты B

23

Регулировочная гайка преднатяга подшипника ступицы, Нм

   1-й этап

59

   2-й этап (после проворачивания ступицы)

59

   3-й этап

ослабить до возможности вращения рукой

   4-й этап

5

Гайка фланца переднего дифференциала

196

Гайка фланца заднего дифференциала

245

Усилие затягивания гайки фланца дифференциала за один подход

13

Максимальное усилие затягивания гайки фланца переднего дифференциала

343

Максимальное усилие затягивания гайки фланца заднего дифференциала

441

Гайки крепления переднего дифференциала

25 – 27

Болты крепления заднего дифференциала

73

Болт крепления датчика ABS

18

Хомуты крепления проводки датчика ABS

8

Колесные гайки

131

Гайки крепления корпуса ступицы

31

Гайка подшипника ступицы

274

Болты крепления крышки ступицы

10

Болты крепления защитного кожуха к поворотному кулаку

18

Тормозной диск к ступице

64

Гибкий шланг к суппорту тормозного механизма

30

Амортизатор к раме

25

Амортизатор к нижнему рычагу подвески

39

Кронштейн стабилизатора к раме

29
