Оглавление: Задний карданный вал ↓ Передний карданный вал ↓
Поддомкратьте автомобиль и установите его на подпорки. Переведите коробку передач в нейтральное положение. Стояночный тормоз не взводите.
Задний карданный вал
Снятие
Сборка заднего карданного вала представлена на сопроводительной иллюстрации.
Сборка заднего карданного вала

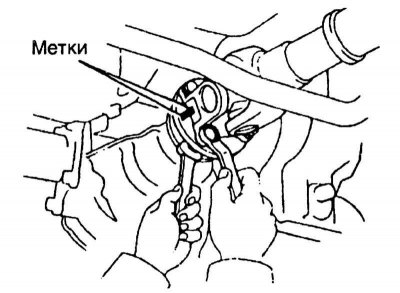

1. Нанесите установочные метки на все фланцы и шлицевые соединения (обратитесь к сопроводительной иллюстрации) – во избежание нарушения балансировки при сборке вал должен быть установлен строго в свое прежнее положение.
2. Выверните болты крепления фланцевого хомута к заднему дифференциалу (обратитесь к иллюстрации выше), с целью обеспечения доступа к очередному болту проворачивайте вал/задние колеса.
(Смотрите источник на интернет-ресурсе: www.toyotaman.ru)
3. Опустите задний конец карданного вала, затем отпустите крепеж соединительно фланца распределительного вала к раздаточной коробке и высвободите передний конец вала из коробки.
Описание процедур замены карданных шарниров см. в Разделе Замена карданных шарниров. Замена сальников дифференциалов, описана в Разделе Замена сальника ведущей шестерни дифференциала.
Установка
1. Тщательно протрите поверхность картера раздаточной коробки вокруг входного отверстия карданного вала. Внимательно проверьте состояние сальника. Смажьте шлицевые соединения и крестовины многоцелевой смазкой.
2. Приболтите хомутную сборку шарнира к соединительному фланцу, затянув крепеж пока лишь от руки.
3. Поднимите задний конец вала в штатное положение, добейтесь совмещения нанесенных в процессе демонтажа посадочных меток и заправьте в отверстия крепежные болты.
4. Затяните гайки крепежных болтов с требуемым усилием. Уберите подпорки и опустите автомобиль на землю.
Передний карданный вал
Снятие

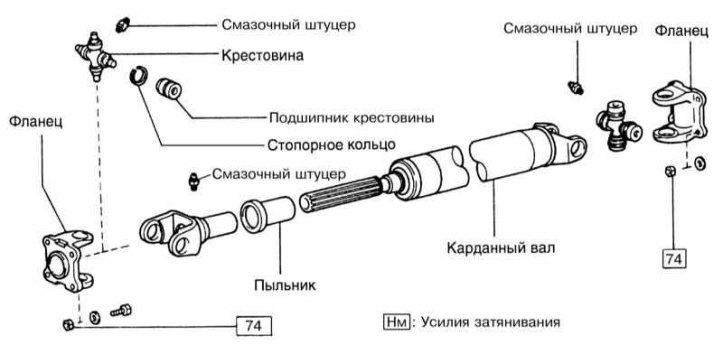

Сборка переднего карданного вала представлена на сопроводительной иллюстрации.
Сборка заднего карданного вала

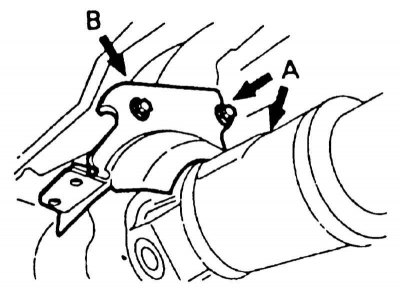

1a. Отдайте крепеж и снимите верхнюю пылезащитную крышку вала (обратитесь к сопроводительной иллюстрации).

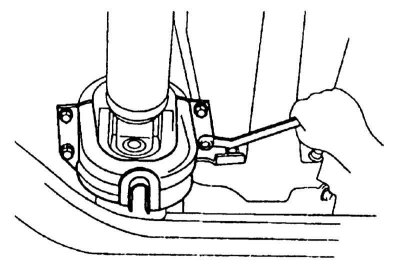

1b. Cнимите нижнюю пылезащитную крышку вала (обратитесь к сопроводительной иллюстрации).
2. Пометьте положение карданного вала относительно соединительных фланцев раздаточной коробки и переднего дифференциала.
3. Отдайте гайки крепежных болтов (не забудьте про шайбы) и снимите карданный вал.
Описание процедур замены карданных шарниров приведено в Разделе Замена карданных шарниров. Замена сальников дифференциалов описана в Разделе Замена сальника ведущей шестерни дифференциала.
Установка
1. Подсоедините передний конец вала к соединительному фланцу дифференциала. От руки затяните гайки крепежных болтов.
2. Соответствующим образом откорректировав длину вала, подсоедините его задний конец к фланцу раздаточной коробки. Затяните крепеж с требуемым усилием.
3. Установите на место пылезащитные крышки вала.
4. Уберите подпорки и опустите автомобиль на землю.
