Внимание! Перед выполнением проверки найдите расположение соответствующих проводов, пользуясь схемой (см. подраздел 12.22). Имейте в виду, что силовые провода (соединенные с батареей) имеют более яркую окраску и больший диаметр нежели провода соединения с массой.
Проверка
1. При слишком замедленном ходе щеток проверьте состояние батареи. Если батарея полностью заряжена, то снимите электродвигатель стеклоочистителя (см. ниже) и проверьте от руки свободу перемещения щеток. При необходимости смажьте все шарнирные соединения или отремонтируйте. Если эта мера не дает результата, то проверьте состояние контактов, особенно соединений с массой. Если все соединения в нормальном состоянии, то электродвигатель замените.
2. Если стеклоочиститель не работает, то проверьте предохранитель. Если предохранитель исправен, то соедините электродвигатель с массой отдельной перемычкой. Если электродвигатель включится, то отремонтируйте соединение с массой. В противном случае включите стеклоочиститель и отсоедините разъем электродвигателя. Проверьте присутствие напряжения на электродвигателе. Если напряжение есть, то проверьте электродвигатель, подключив его к батарее через тонкую проволочку. Если электродвигатель включится, то проверьте свободу перемещения тяги. В противном случае замените электродвигатель. При отсутствии напряжения на электродвигателе проверьте напряжение на переключателе. Если нет напряжения на переключателе, то проверьте проводку от предохранителя к переключателю. Если проводка исправна, то неисправен переключатель.
3. Если щетки работают только на одной скорости, то проверьте проводку. Если проводка исправна замените переключатель.
4. Если частота работы щеток не регулируется, то проверьте проводку между электродвигателем и переключателем. Если проводка исправна, то замените модуль регулятора.
5. Если щетки не возвращаются в припаркованное положение при выключении, то проверьте напряжение на электродвигателе при включенном зажигании и выключенном очистителе. Если напряжение имеется, то неисправен концевой выключатель внутри электродвигателя. Замените электродвигатель. Если напряжения нет, то проверьте и отремонтируйте проводку между предохранителем и электродвигателем.
6. Если щетки продолжают работать до тех пор пока не будет выключено зажигание, то отсоедините разъем от переключателя. Если щетки остановятся, то замените переключатель. В противном случае неисправен концевой выключатель внутри электродвигателя. Замените электродвигатель.
7. Если щетки заходят в область ниже кромки капота, то проверьте состояние тяг и всего механизма очистителя. Если механизм исправен, то проверьте проводку между электродвигателем и переключателем. Если проводка исправна, то замените электродвигатель.
8. Если результаты эти проверок отрицательные, то электродвигатель замените.
Оригинал можно прочесть на сайте: ToyotaMan.ru
Замена электродвигателя переднего стеклоочистителя

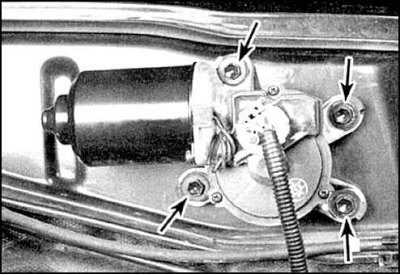

1. Отверните болты крепления (указаны стрелками) и приподнимите электродвигатель стеклоочистителя.
2. Отверните гайку вала с тыльной стороны электродвигателя.
3. Отсоедините разъем и достаньте электродвигатель.
4. Установка выполняется в обратном порядке.
Замена электродвигателя заднего стеклоочистителя
1. Снимите крышку лючка и отверните гайку крепления рычага щетки. Снимите рычаг с вала.
2. Отверните гайку вала.
3. Откройте заднюю крышку и снимите внутреннюю ручку, накладку нижней дверцы и крышку лючка.
4. Отсоедините разъем электродвигателя.

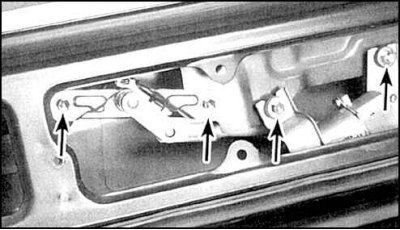

5. Отверните болты крепления (указаны стрелками) электродвигателя заднего стеклоочистителя и снимите электродвигатель в сборе с тягами.
6. Установка выполняется в обратном порядке.
