Проверка электрической цепи электродвигателя стеклоочистителя
Примечание. Для выполнения следующих проверок обратитесь к электрическим схемам. При выполнении проверки на наличие напряжения прикладывайте щуп заземленной 12-вольтовой проверочной лампы к каждому контакту электрического разъема до тех пор, пока лампа не загорится; это подтверждает наличие напряжения на контакте. Если следующие проверки не позволят разрешить проблему, обратитесь для диагностики системы в отдел технического обслуживания дилера или на другую станцию технического обслуживания, оборудованную должным образом.
1. Если стеклоочистители работают медленно, убедитесь в том, что аккумулятор находится в хорошем состоянии и заряжен должным образом (см. главу 5). Если аккумулятор находится в хорошем состоянии, снимите электродвигатель стеклоочистителя (см. ниже) и активируйте рычаги стеклоочистителя вручную. Проверьте на наличие заедания рычажный механизм и его шарниры. При необходимости смажьте или отремонтируйте их. Установите на место электродвигатель стеклоочистителя. Если стеклоочистители все еще работают медленно, проверьте соответствующую электрическую цепь на наличие ослабления крепления или корродирования соединений, особенно соединение на «массу». Если все соединения в порядке, замените электродвигатель.
2. Если стеклоочистители не работают при включении, проверьте плавкий предохранитель в коробке плавких предохранителей, расположенной в салоне со стороны водителя. Если предохранитель в порядке, установите соединительный провод между клеммой заземления электродвигателя стеклоочистителя и «массой» и повторите проверку. Если электродвигатель теперь работает, отремонтируйте электрическую цепь заземления. Если электродвигатель все еще не работает, переведите переключатель стеклоочистителей в положение высокой скорости (HI) и выполните проверку на наличие напряжения в электродвигателе.
Примечание. Чтобы получить доступ к электрическому разъему электродвигателя стеклоочистителя, следует снять панель капота (см. главу 11).
3. Если имеется напряжение в электрическом разъеме, снимите электродвигатель и проверьте его вне автомобиля с помощью оснащенных предохранителем соединительных проводов, подведенных к аккумулятору. Если электродвигатель теперь работает, проверьте рычажный механизм на наличие заедания (см. п.1). Если электродвигатель все еще не работает, заманите его. Если напряжение к электродвигателю не подается, проверьте наличие напряжения в реле управления стеклоочистителем. Если имеется напряжение в реле управления стеклоочистителем и отсутствует напряжение в электродвигателе стеклоочистителя, проверьте переключатель. Если переключатель в порядке, возможно, неисправно реле управления стеклоочистителем. За сведениями по проверке реле обратитесь к параграфу 5.
4. Если функция задания интервала очистки не работает, проверьте целостность всей электропроводки между переключателем и модулем управления стеклоочистителем.
5. Если стеклоочистители останавливаются в том положении, а котором они находились в момент выключения переключателя (не могут вернуться в исходное положение), проверьте на наличие напряжения питающий провод функции возврата в исходное положение в электрическом разъеме электродвигателя стеклоочистителя, когда переключатель стеклоочистителя выключен, а зажигание включено. Если напряжение отсутствует, проверьте на наличие разрыва цепь между электродвигателем стеклоочистителя и панелью плавких предохранителей.
Замена
Электродвигатель очистителя ветрового стекла
Модели Lexus
6. Отверните гайки рычагов стеклоочистителя и отметьте положение рычагов относительно их валов (рис. 13.6, а, б). Снимите оба рычага стеклоочистителя.

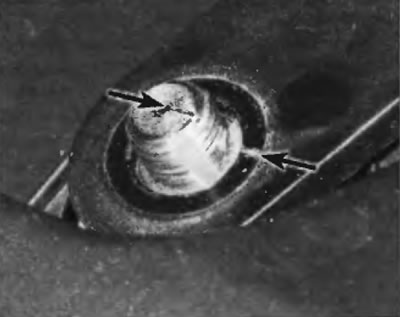

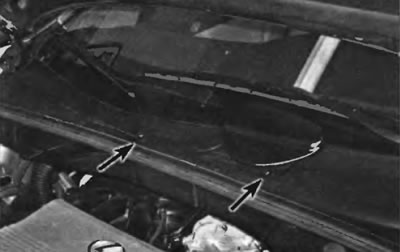

Рис. 13.6, а. На модели Lexus левый рычаг стеклоочистителя — это обычный одиночный рычаг, закрепленный гайкой. Отверните гайку и отметьте положение рычага относительно вала

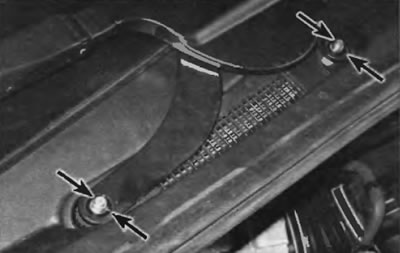

Рис. 13.6, б. На модели Lexus правый (на стороне пассажира) рычаг стеклоочистителя состоит из двух рычагов и гаек. Отверните обе гайки…
Рис. 13.6, в. ...и отметьте положение рычагов относительно валов
7. Снимите пластмассовую панель капота (см. главу 11).
8. Рассоедините электрический разъем электродвигателя стеклоочистителя (рис. 13.8).

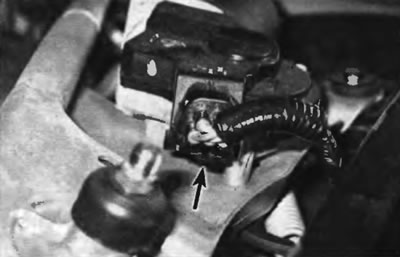

Рис. 13.8. Для рассоединения электрического разъема электродвигателя очистителя ветрового стекла нажмите на блокирующий элемент (модели Lexus)
9. Выверните соответствующие болты и снимите электродвигатель очистителя ветрового стекла в сборе с рычажным механизмом (рис. 13.9).

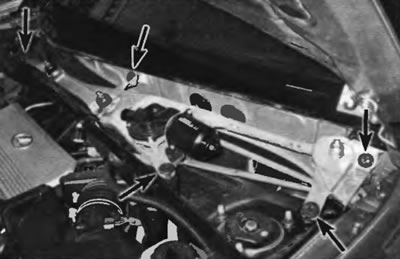

Рис. 13.9. Чтобы отсоединить электродвигатель очистителя ветрового стекла в сборе с рычажным механизмом, выверните пять болтов (модели Lexus)
10. Подденьте отверткой и аккуратно снимите соединительную тягу с шарнирного пальца на кривошипном рычаге электродвигателя.
11. Отверните гайку крепления кривошипного рычага к валу электродвигателя.
12. Отметьте положение рычага относительно вала электродвигателя и снимите рычаг.
13. Выверните три болта и снимите электродвигатель с опорного кронштейна.
14. Установка выполняется в последовательности, обратной снятию.
Модели Toyota
15. Снимите колпачки с гаек крепления рычагов стеклоочистителя (рис. 13.5), а затем отверните эти гайки.

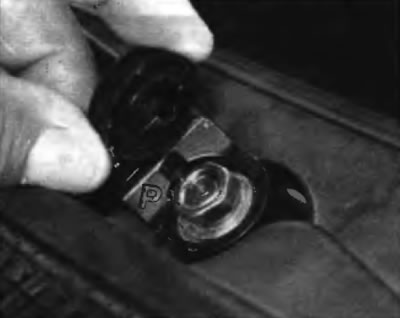

Рис. 13.15. Снимите колпачок с гайки на каждом рычаге стеклоочистителя и отверните гайку (модели Toyota)
16. Отметьте положение каждого рычага стеклоочистителя относительно его вала, а затем снимите рычаги (рис. 13.6, а).
17. Снимите пластмассовую панель капота (см. главу 11).
18. Рассоедините электрический разъем электродвигателя стеклоочистителя (рис. 13.18).

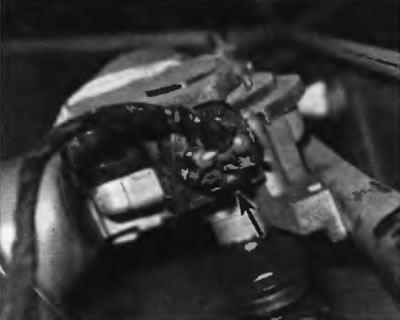

Ряс. 13.18. Для рассоединения электрического разъема электродвигателя стеклоочистители снимите на блокирующий выступ и рассоедините разъем
19. Выверните соответствующие болты и снимите электродвигатель очистителя ветрового стекла в сборе с рычажным механизмом (рис. 13.19).

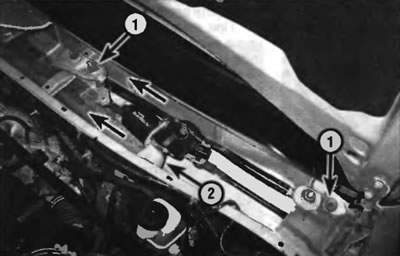

Рис. 13.19. Для отсоединения электродвигателя стеклоочистителя в сборе с рычажным механизмом выверните два болта (1), а затем сдвиньте сборку вправо (к стороне пассажира), чтобы отцепить резиновую опору от полукруглого кронштейна (2), расположенного по центру в зоне перед ветровым стеклом
20. Подденьте отверткой и снимите соединительную тягу с шарнира на кривошипном рычаге электродвигателя стеклоочистителя (рис. 13.20).

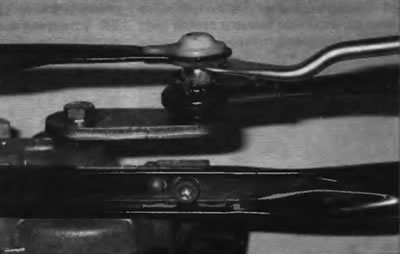

Рис. 13.20. Используя съемник отделки, отделите соединительную тягу от шарнира на кривошипном рычаге
21. Отверните гайку на кривошипном рычаге (рис. 13.21), отметьте положение этого рычага относительно вала электродвигателя и снимите рычаг с вала.

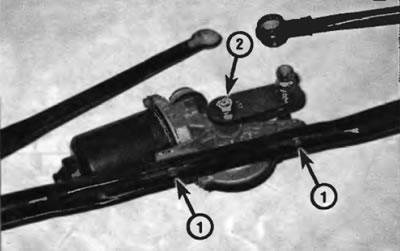

Рис. 13.21. Для отсоединения электродвигателя стеклоочистителя от рычажного механизма выверните два болта (1). Если вы заменяете электродвигатель, отверните гайку крепления кривошипного рычага (2).
22. Выверните болты крепления электродвигателя стеклоочистителя и отделите электродвигатель от рычажного механизма.
23. Установка выполняется в последовательности, обратной снятию.
Электродвигатель очистителя заднего стекла
24. Снимите колпачок с гайки крепления рычага очистителя заднего стекла (рис. 13.24) и отверните гайку.

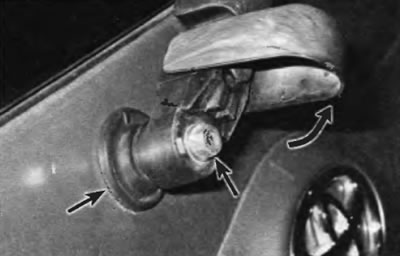

Рис. 13.24. Чтобы сиять рычаг очистителя заднего стекла, снимите колпачок с гайки, отверните гайку, отметьте положение рычага стеклоочистителя относительно вала электродвигателя, а затем снимите рычаг и уплотнительную втулку
25. Отметьте положение рычага очистителя заднего стекла относительно вала электродвигателя, а затем снимите рычаг.
26. Снимите панель отделки с двери багажного отделения (см. главу 11).
27. Рассоедините электрический разъем электродвигателя очистителя (рис. 13.27).

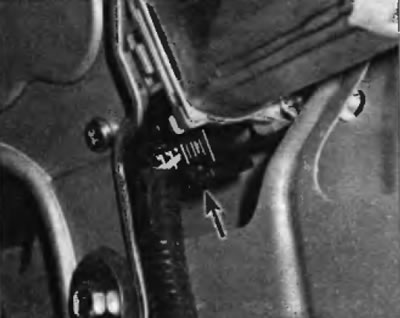

Рис. 13.27. Рассоедините электрический разъем электродвигатели очистителя заднего стекла
28. Выверните болты крепления электродвигателя очистителя (рис. 13.28) и снимите электродвигатель.

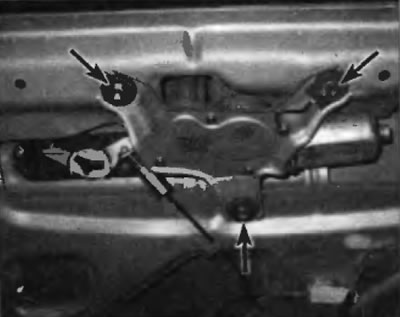

Рис. 13.28. Для отсоединения электродвигатели очистителя заднего стекли от двери багажного отделения выверните три болта
29. Установка выполняется в последовательности, обратной снятию.
