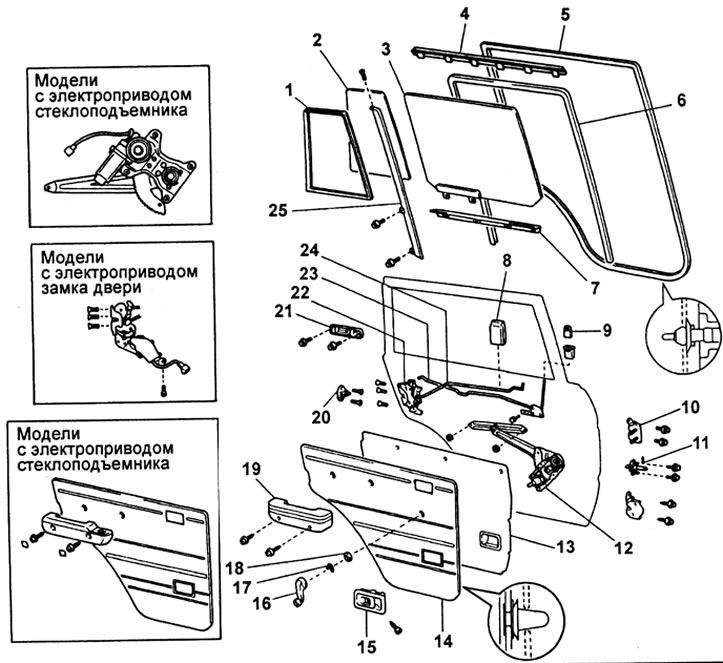

Задняя дверь. 1 - уплотнитель неподвижного стекла, 2 - неподвижное стекло двери, 3 - подвижное стекло двери, 4 - нижний наружный уплотнитель стекла, 5 - уплотнитель двери, 6 - верхний уплотнитель стекла, 7 - нижний внутренний уплотнитель стекла, 8 - глушитель шума рычажного привода, 9 - кнопка замка двери, 10 - петля двери, 11 - ограничитель хода двери, 12 - механизм стеклоподъемника,13 - водозащитная пленка, 14 - внутренняя обивка двери, 15 - внутренняя ручка, 16 - ручка стеклоподъемника, 17 - пружинящее стопорное кольцо, 18 - прокладка, 19 - подлокотник, 20 - скоба замка двери, 21 - наружная ручка, 22 - дверной замок, 23, 24 - рычаг управления дверного замка, 25 - разделительная планка.
Регулировка задней двери

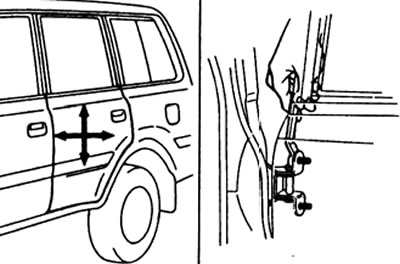

1. Регулировка двери в продольном и вертикальном направлениях.
Ослабьте болты крепления дверных петель к кузову и отрегулируйте дверь.
2. Регулировка двери в поперечном и вертикальном направлениях.
Ослабьте болты крепления дверных петель к двери и отрегулируйте дверь.
3. Регулировка скобы замка двери.
а) Убедитесь, что навеска двери и рычаги замка правильно отрегулированы.
б) Слегка ослабьте винты крепления, ударами молотка отрегулируйте положение скобы, затем снова затяните винты крепления.

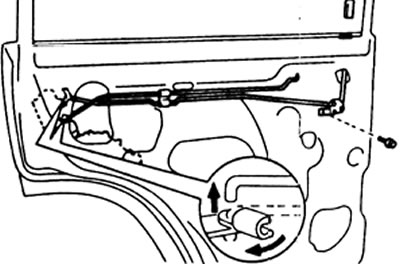

Разборка и сборка
См. соответствующие подразделы в разделе "Передняя дверь".
Замена стекла двери
См. соответствующий подраздел в разделе "Передняя дверь".
