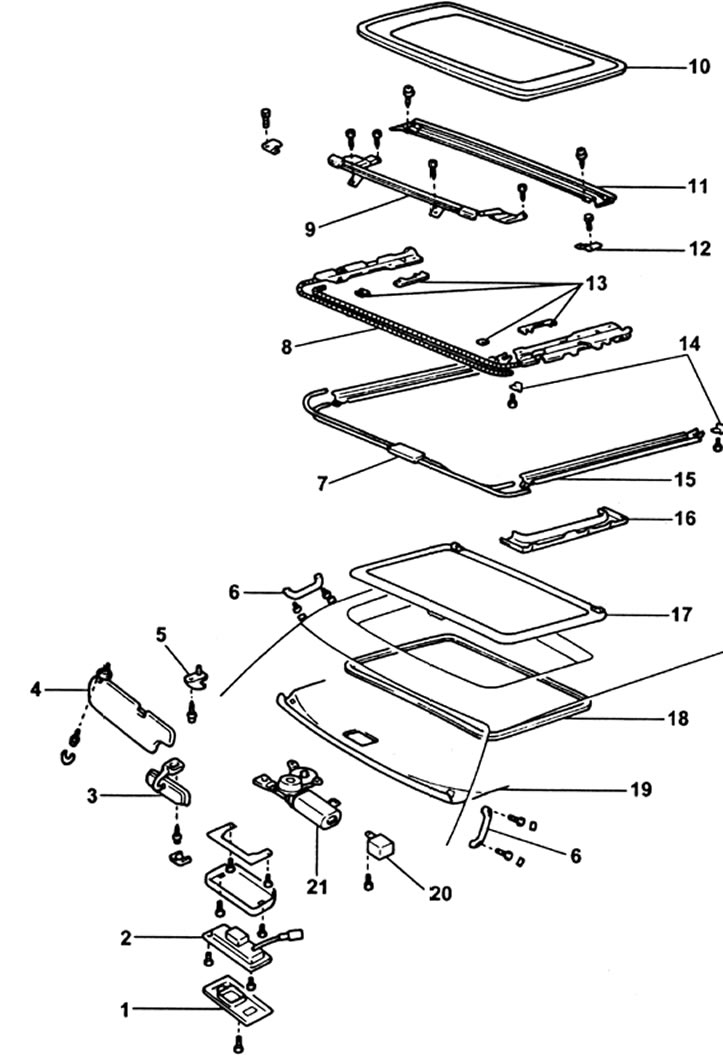

Люк. 1 - панель выключателя, 2 - управляющий выключатель, 3 - внутреннее зеркало заднего вида, 4 - солнцезащитный козырек, 5 - кронштейн, 6 - ручка, 7 - передняя направляющая троса, 8 - трос привода, 9 - дефлектор, 10 - стекло люка, 11 - водоотводящий желобок, 12 - крышка направляющей, 13 - прокладки, 14 - стопоры, 15 - направляющие, 16 - боковая панель внутренней обивки салона, 17 - солнцезащитный щиток, 18 - уплотнитель, 19 - обивка крыши салона, 20 - реле управления привода люка, 21 - электродвигатель привода люка.
Проверка центровки люка
1. Запустите двигатель и проверьте время срабатывания механизма привода люка.
Время срабатывания около 5 секунд.
Примечание: для короткобазных моделей время срабатывания около 10 секунд.
2. Проверьте отсутствие ненормального шума или изгибания панели во время работы механизма привода люка.
3. Проверьте герметичность при полностью закрытом люке.
4. Проверьте разницу уровней люка и панели крыши.
Длиннобазные модели:
- Передний край — 1,9+2,0-0,1 мм
- Задний край — 1,9+2,0-0,1 мм
Короткобазные модели:
- Передний край — 0+1,0-2,0 мм
- Задний край — 0+1,0-2,0 мм
- Левый и правый край — 0+1,0-2,0 мм

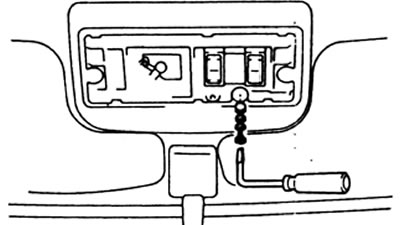

5. Если сдвижной люк не работает:
а) Снимите крышку управляющего выключателя.
б) Отверните большой винт внутри.
Внимание: не потеряйте гровер или прокладку.
в) Вручную приведите в действие механизм привода люка. Для этого вставьте угловую отвертку в отверстие и вращайте вал привода.
Регулировки люка

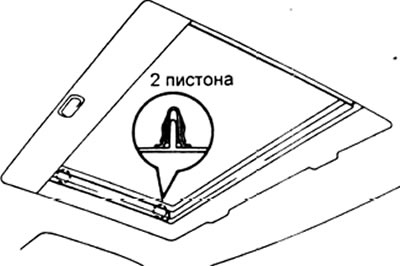

1. Перед тем, как приступить к регулировке, снимите левую и правую накладки сдвижного люка.
Примечание: после регулировки снова установите накладки люка.

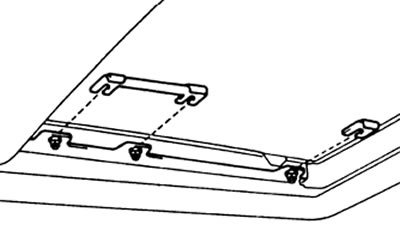

2. Регулировка при разнице в уровнях. Регулировка осуществляется путем подбора количества прокладок между кронштейном и сдвижным люком.

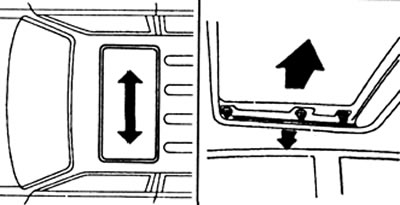

3. Регулировка вперед-назад.
а) Ослабьте гайки крепления сдвижного люка и отрегулируйте люк, сдвигая кронштейн вперед или назад.
б) Если люк прилегает неплотно спереди или сзади, снимите стекло и отрегулируйте направляющие подвижных деталей.

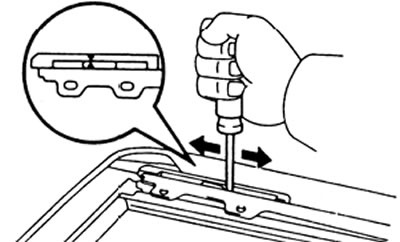

в) Отверткой сдвиньте крышку люка вперед или назад, совместив две метки, как показано на рисунке.
г) Сдвиньте кронштейн вперед рукой.

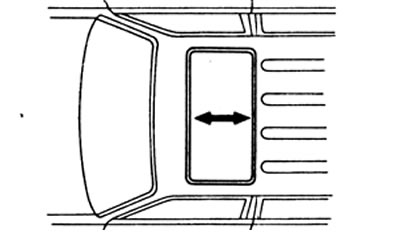

4. Регулировка влево-вправо.
Ослабьте гайки крепления задней части опорного кронштейна люка и переместите люк вправо или влево.

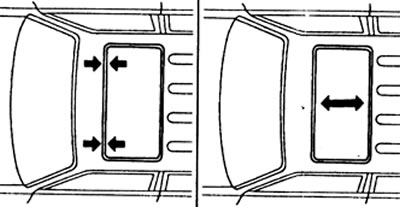

5. Регулировка зазора.
Если есть разница в зазорах справа и слева, то ослабьте гайки крепления люка и отрегулируйте положение люка.
