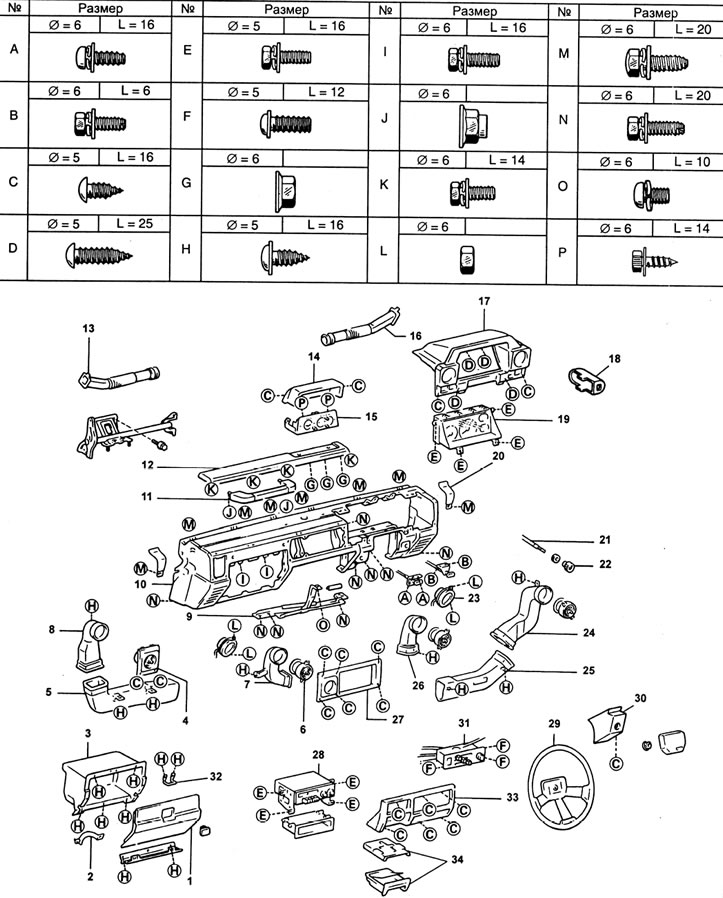

Приборная панель. 1 - дверца ящика для перчаток, 2 - ограничитель хода дверцы, 3 - ящик для перчаток, 4 - боковой воздухораспределитель приборной панели, 5 - воздуховод №5, 6 - воздухораспределитель №2, 7 - воздуховод №4, 8 - воздуховод №6, 9 - элемент жесткости отделочных панелей, 10 - приборная панель, 11 - ручка, 12 - декоративная накладка, 13 - воздуховод обогревателя стекла двери пассажира, 14 - отделочная панель дополнительной комбинации приборов, 15 - дополнительная комбинация приборов, 16 - воздуховод обогревателя стекла двери водителя, 17 - верхняя отделочная панель, 18 - нижняя отделочная панель №2 (модификации), 19 - комбинация приборов, 20 - пластина, 21 - трос управления подачей топлива на холостом ходу, 22 - рукоятка управления подачей топлива, 23 - динамик, 24 - воздуховод №2, 25 - воздуховод №1, 26 - воздуховод №3, 27 - центральная отделочная панель №2, 28 - радиоприемник, 29 - рулевое колесо, 30 - нижняя отделочная панель №1 (модификации), 31 - панель управления отопителем, 32 - петля замка дверцы, 33 - центральная отделочная панель №1, 34 - пепельница.
Примечание: размеры винтов на сборочном рисунке указаны в соответствии с обозначениями, приведенными в таблице.
Снятие и установка
Примечание:
- Перед снятием приборной панели следует закрыть стойки защитной лентой.
- Установка деталей приборной панели производится в порядке, обратном снятию.
1. Отсоедините провод от отрицательной клеммы аккумулятора.
2. Снимите рулевое колесо.
3. Снимите кожух рулевой колонки.

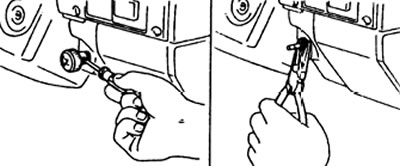

4. Снимите рукоятку и трос управления подачей топлива на холостом ходу.

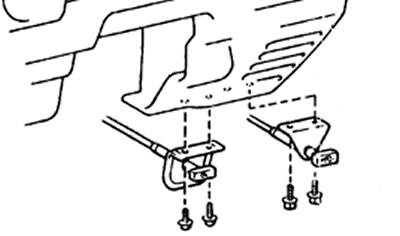

5. Снимите рычаги привода замков капота и лючка топливного бака.

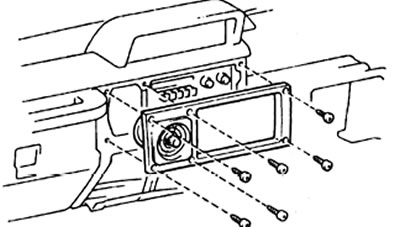

6. Отверните шесть винтов и снимите центральную отделочную панель №2.

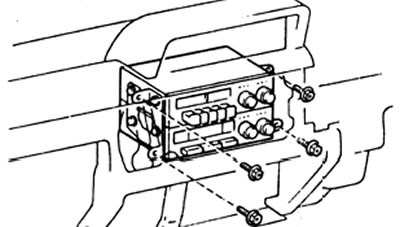

7. Отверните четыре винта, отсоедините разъем и кабель антенны. Снимите радиоприемник.
8. Снятие дополнительной комбинации приборов.
а) Отверните два винта, снимите отделочную панель.
б) Отсоедините разъем, отверните две гайки и два винта, снимите дополнительную комбинацию приборов.

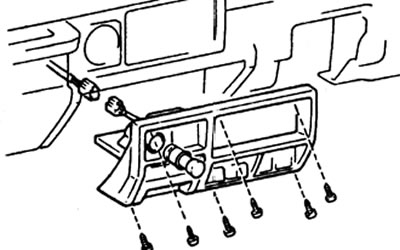

9. Отверните шесть винтов, отсоедините разъем и снимите центральную отделочную панель №1.

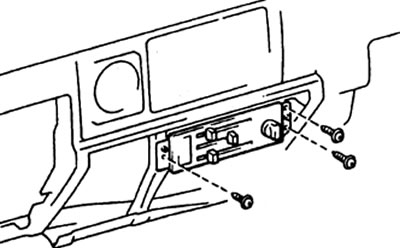

10. Снимите четыре ручки и панель управления отопителем.

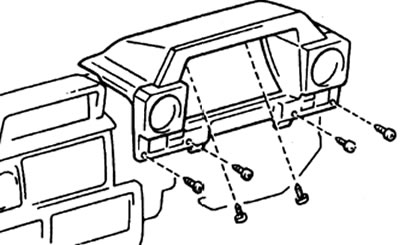

11. Отверните шесть винтов и снимите верхнюю отделочную панель.

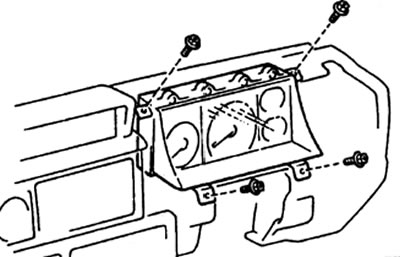

12. Снятие комбинации приборов, а) Отверните четыре винта.
б) Отсоедините воздуховод №3. Затем отсоедините трос спидометра, два разъема и снимите комбинацию приборов.
13. Снятие ящика для перчаток.
а) Отверните два винта и снимите петлю замка дверцы ящика.
б) Отверните пять винтов и снимите ящик для перчаток.

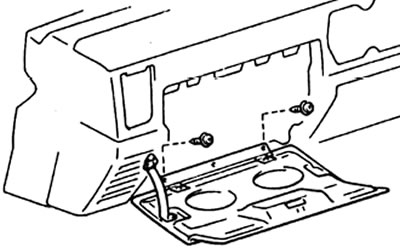

14. Отверните два винта и снимите дверцу ящика для перчаток.

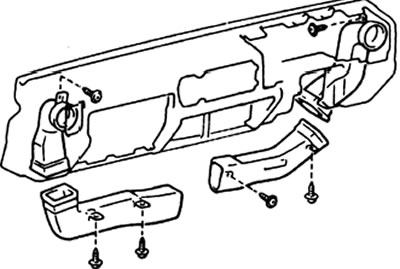

15. Снимите боковые воздуховоды.

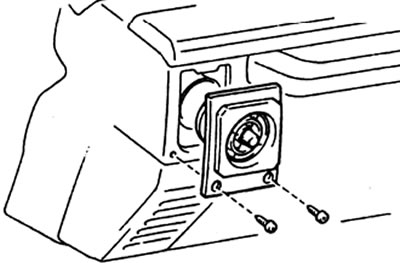

16. Снимите боковой воздухораспределитель приборной панели.
17. Снимите воздуховод обогревателя стекла двери пассажира и воздуховод обогревателя стекла двери водителя.

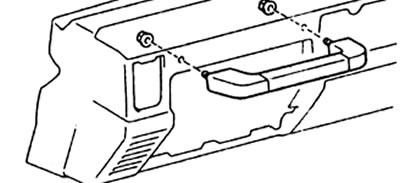

18. Отверните две гайки и снимите ручку.
19. Отверните четыре винта и, используя отвертку, снимите декоративную накладку с тремя пистонами.
Примечание: оберните наконечник отвертки изолентой.

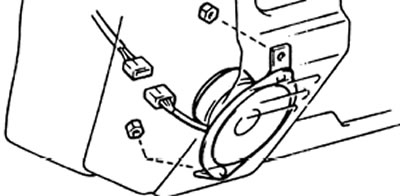

20. Отсоедините разъемы, отверните гайки и снимите динамики.
21. Снимите боковые пластины крепления приборной панели.
22. Отверните четыре болта и снимите элемент жесткости отделочных панелей.
23. Снятие приборной панели.
а) (Модели для Европы) Снимите реле аварийной сигнализации, реле задних противотуманных фонарей, таймер системы облегчения холодного пуска, реле ламп эксплуатации в дневное время.
б) (Модификации) Снимите реле системы управления снижением токсичности.
Статья была скопирована с портала (toyotaman.ru)
в) Снимите три зажима жгута проводов с приборной панели.
г) Снимите верхний кронштейн рулевой колонки.

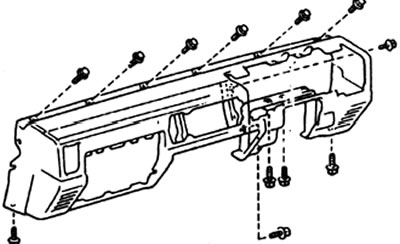

д) Отверните двенадцать болтов и снимите приборную панель.
