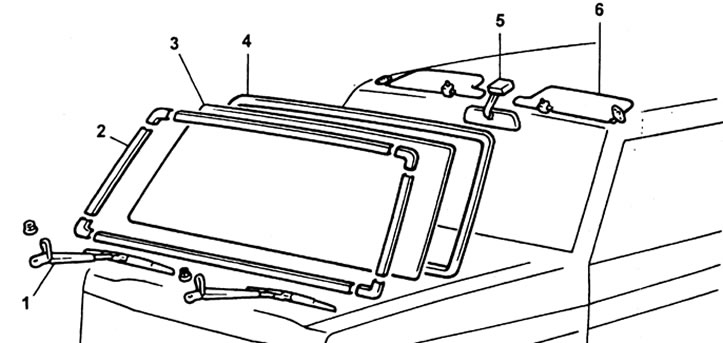

Ветровое стекло. 1 - стеклоочиститель, 2 - окантовка стекла в сборе (если установлена), 3 - ветровое стекло, 4 - уплотнитель, 5 - внутреннее зеркало заднего вида, 6 - солнцезащитный козырек.
Снятие
1. Снимите стеклоочистители, солнцезащитные козырьки и кронштейны, внутреннее зеркало заднего вида.
2. Снимите окантовку ветрового стекла (если установлена).
а) При помощи отвертки снимите соединительные накладки.
Примечание: работайте осторожно, чтобы не повредить кузов.

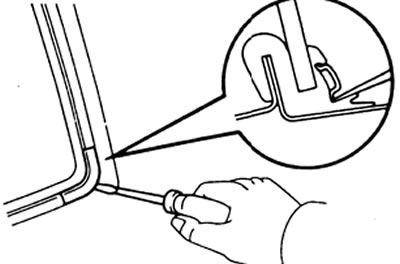

б) При помощи отвертки извлеките части окантовки стекла, начиная с края.
3. Снятие ветрового стекла (при повторном использовании уплотнителя при установке).

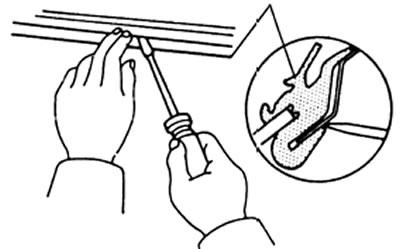

а) При помощи отвертки извлеките уплотнитель из кузова.
Примечание: работайте осторожно, чтобы не повредить кузов.
б) Извлеките фланец уплотнителя наружу из внутренней части отбортовки кузова.
в) Потяните стекло наружу и извлеките его вместе с уплотнителем.
8. Снятие ветрового стекла (при использовании нового уплотнителя при установке).

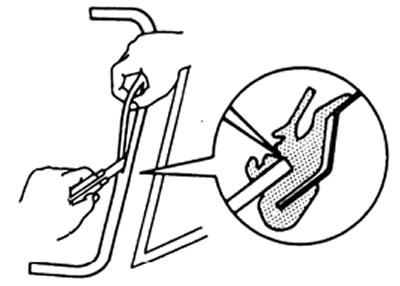

а) Ножом срежьте фланец уплотнителя с наружной стороны автомобиля.
Внимание: не повредите стекло и кузов.
б) Пропустите проволочную струну изнутри наружу.
в) Привяжите концы струны к деревянным ручкам или другим подходящим предметам.
Внимание: не повредите окраску или внутреннюю отделку автомобиля в процессе отделения уплотнителя от стекла.

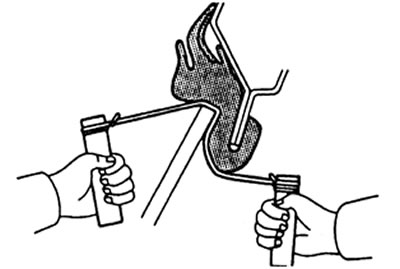

Примечание: чтобы избежать повреждения защитной прокладки при извлечении ветрового стекла, положите между проволокой и прокладкой пластмассовый лист.

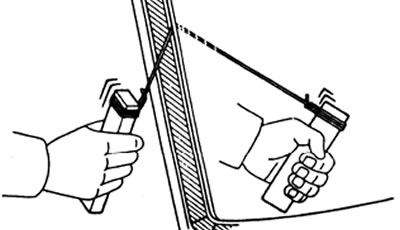

г) Срежьте клеящий состав, протянув струну под уплотнителем вокруг стекла.
д) Извлеките стекло.
Установка
1. Очищающим составом обработайте поверхности кузова и стекла, контактирующие с уплотнителем.
2. Установка уплотнителя на стекло.
а) Установите уплотнитель на стекло. Примечание: если уплотнитель затвердел, он не сможет герметично уплотнить стекло. В этом случае следует использовать новый уплотнитель.

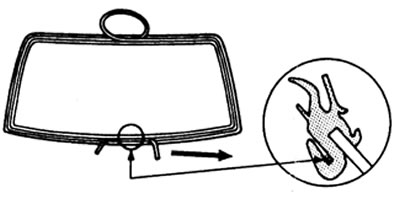

б) Вложите шнур в канавку уплотнителя так, как показано на рисунке.
3. Установка ветрового стекла.

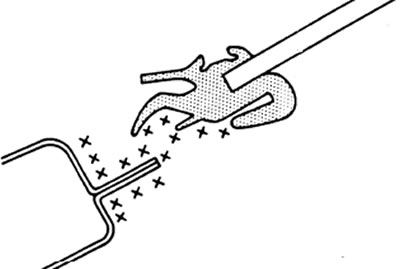

а) Нанесите грунтовку или мыльную воду на контактирующие поверхности фланца уплотнителя и отбортовки кузова.
Примечание: установку стекла следует начинать с середины нижней части.

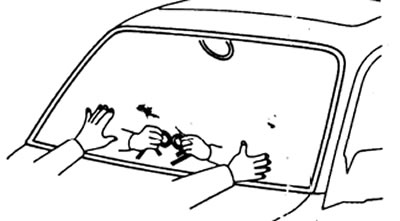

б) Закрепите стекло на его месте в кузове.
в) Изнутри потяните за один из концов шнура, расположив его под углом к уплотнителю, чтобы шнур втянул фланец уплотнителя за отбортовку кузова. При этом снаружи нажимайте на стекло вдоль уплотнителя, пока стекло не встанет на место.
4. Для того чтобы осадить ветровое стекло на место, слегка пристукните стекло раскрытой рукой.
5. Уложите ленту вдоль всего уплотнителя, чтобы защитить краску и стекло.

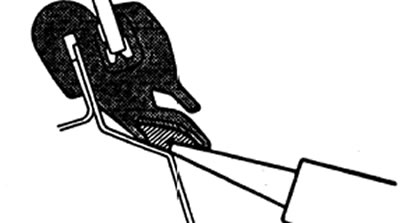

6. Нанесите герметик под фланец уплотнителя, как показано на рисунке. Герметик: №08833-00030 или эквивалентный
7. После высыхания герметика, снимите защитную ленту.
Примечание: герметик засыхает приблизительно в течение 15 часов.
8. Удалите герметик, вытекший из-под защитной ленты, чистой тряпкой, смоченной в растворителе.
9. Проверьте стекло на герметичность. Отремонтируйте места протечек герметиком.
Герметик: №08833-00030 или эквивалентный

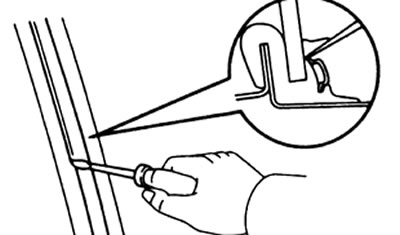

10. Для стекла с окантовкой: при помощи отвертки установите окантовку.
11. Установите стеклоочистители, солнцезащитные козырьки и кронштейны, внутреннее зеркало заднего вида.
