Проверка на автомобиле
1. Проверьте отсутствие засорения и повреждений пластин конденсатора.
а) Если конденсатор засорен, его следует промыть водой и высушить сжатым воздухом.
Внимание: не повредите пластины конденсатора.
б) Если пластины конденсатора деформированы, их следует распрямить отверткой или плоскогубцами.
2. Проверьте герметичность соединений конденсатора. При обнаружении неисправностей выполните необходимый ремонт.
Снятие
1. Удалите хладагент из системы.

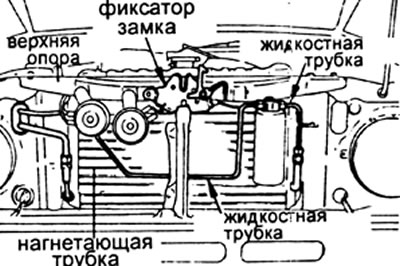

2. Снимите решетку радиатора и фиксатор замка капота.
3. Снимите верхнюю опору радиатора.
4. Отсоедините нагнетающую трубку от впускного штуцера конденсатора.
5. Отсоедините две жидкостные трубки от ресивера.
Примечание: немедленно устанавливайте заглушки на открытые концы трубок.
6. Снимите ресивер.
7. Отвернув четыре болта, снимите конденсатор.
Установка
1. Установите конденсатор.
Заверните четыре болта, убедившись, что резиновые подушки установлены правильно.
Оригинал можно изучить на сайте (TOYOTAMAN.ru)
2. Установите ресивер.
3. Подсоедините две жидкостные трубки к ресиверу и нагнетающую трубку к конденсатору.
Момент затяжки
- Жидкостные трубки — 13 Н·м
- Нагнетающая трубка — 22 Н·м
4. Установите верхнюю опору радиатора.
5. Установите решетку радиатора и фиксатор замка капота.
6. Если конденсатор был заменен, добавьте в компрессор 40 - 50 мл компрессорного масла.
7. Вакуумируйте, заправьте и проверьте герметичность системы.
