Проверка на автомобиле

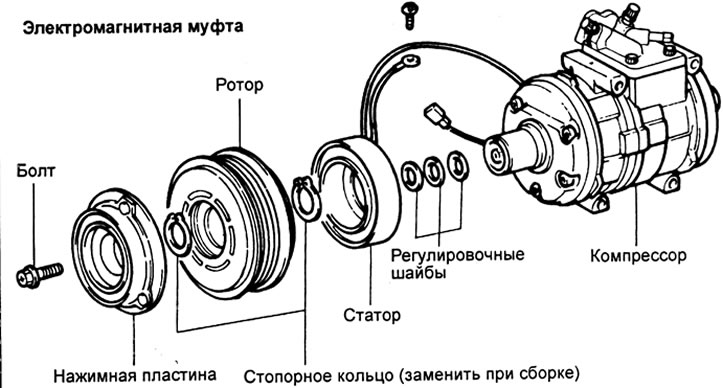

1. Проверка электромагнитной муфты.
а) Проверьте отсутствие следов масла на нажимной пластине и роторе.
б) Проверьте отсутствие шума и утечек смазки у подшипников муфты.

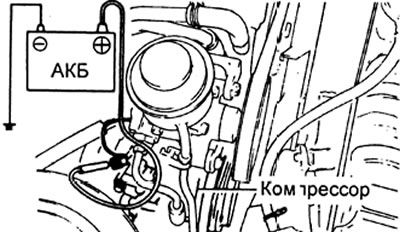

в) Подсоедините положительный вывод аккумуляторной батареи к клемме муфты, а отрицательный вывод к "земле". Проверьте срабатывание муфты. Замените муфту, если она не работает.
2. Проверка компрессора.
а) Установите блок манометров.
б) Запустите двигатель и установите режим около 2000 об/мин.
[Данный материал взят с ресурса: toyotaman.ru]
в) Проверьте, что показания манометра высокого давления не ниже, а манометра низкого давления не выше нормальных.
г) Убедитесь в отсутствии металлического звука.
д) Проверьте герметичность сальника вала.
е) Замените компрессор, если обнаружены неисправности.
Снятие
1. Запустите двигатель в режиме холостого хода и включите кондиционер.
2. Через 10 минут заглушите двигатель.
3. Отсоедините отрицательный вывод от аккумулятора.
4. Снимите нижнюю крышку.
5. Отсоедините разъем от магнитной муфты.
6. Удалите хладагент из системы.
7. Отсоедините шланги от сервисных штуцеров компрессора.
Внимание: немедленно установите заглушки для предотвращения попадания влаги.
8. Снимите компрессор.
а) Ослабьте ремень привода.
б) Отверните болты крепления и снимите компрессор.
Проверка работы компрессора
1. Проверка герметичности.

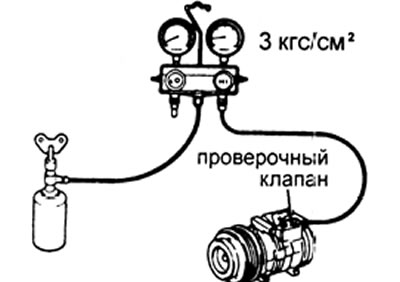

а) Установите проверочный клапан на сервисный штуцер.
Примечание: для проведения испытаний используйте только проверочный клапан "TOYOTA".
б) Заправьте компрессор через заправочный клацан до давления 294 кПа (3 кгс/см²).
в) Проверьте герметичность компрессора. В случае обнаружения утечек замените компрессор.
2. Вакуумирование компрессора и заправка хладагентом.
а) Убедитесь в отсутствии воды и загрязнений.
б) Затяните все колпачки штуцеров. Примечание: при длительном хранении заполните компрессор хладагентом или азотом для предотвращения коррозии.
Установка компрессора

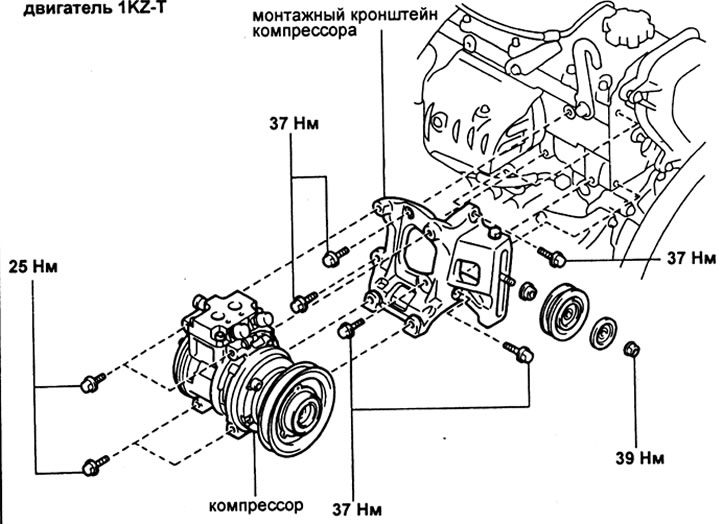

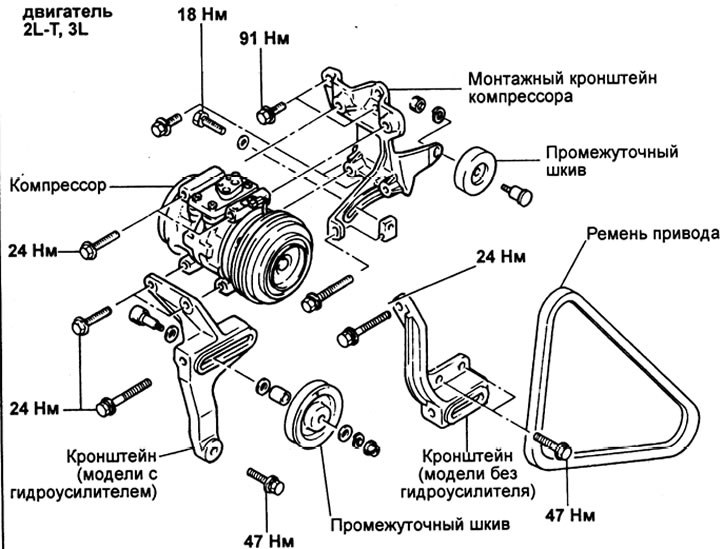

1. Установите компрессор, завернув три крепежных болта.
Момент затяжки — 27 Н·м
2. Установите ремень привода.
3. Подсоедините шланги к клапанам компрессора. Затяните крепления шлангов.
Моменты затяжки:
- модели выпуска до 1995 — 25 Н·м
- модели выпуска с 1995 — 10 Н·м
4. Подсоедините вывод электромагнитной муфты.
5. Подсоедините отрицательный вывод к аккумуляторной батарее.
6. Вакуумируйте систему.
7. Заправьте систему хладагентом и проверьте герметичность.
Количество хладагента:
- одиночный кондиционер — 900±50 г
- двойной кондиционер — 1600±50 г
