Цветовая кодировка проводов
| Код | Цвет | Код | Цвет |
| В | черный | О | оранжевый |
| BR | коричневый | Р | розовый |
| G | зеленый | R | красный |
| GR | серый | V | фиолетовый |
| L | синий | W | белый |
| LG | светло-зеленый | Y | желтый |
Примечание: при двухбуквенном коде (например: R-G) первой буквой обозначается основной цвет провода (красный), а второй - цвет полоски на проводе (зеленый).
Идентификация разъемов

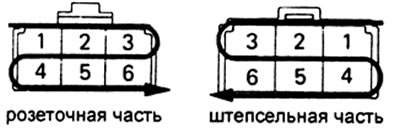

1. Контакты в розеточной части разъема нумеруются от верхнего левого к нижнему правому краю.
2. Контакты штепсельной части разъема нумеруются от верхнего правого к нижнему левому краю.
Примечание: когда в одном узле применяется несколько разъемов, указываются наименования каждого разъема (буква алфавита) и номер контакта.
Замена предохранителей
1. Перед обслуживанием выключите зажигание и все электрические приборы.
2. Устанавливайте предохранители только регламентированной силы тока.
3. Извлекайте и устанавливайте предохранитель только прямым движением, не выкручивая и не раскачивая. В противном случае контакты могут раздвинуться слишком широко и предохранитель не будет в них держаться.

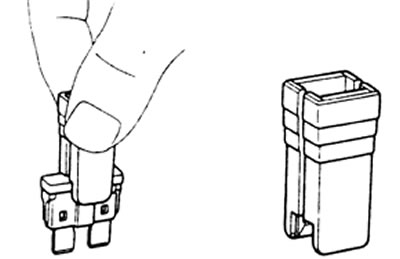

Примечание: для снятия и установки предохранителя пользуйтесь спец-приспособлением (см. рисунок).
4. Если после замены предохранителя он снова перегорает, то проверьте цепи на обрыв и короткое замыкание.
Внимание: данную проверку должен проводить квалифицированный специалист.
