Стеклоочистители фар

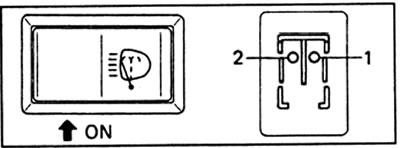

1. Проверка выключателя.
а) Проверьте отсутствие проводимости между клеммами разъема, когда выключатель в положении "OFF",
б) Проверьте наличие проводимости между клеммами разъема, когда выключатель в положении "ON".
г) Замените выключатель, если он работает не так, как указано.

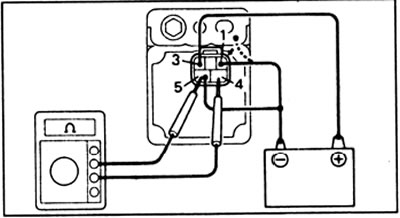

2. Проверьте реле.
а) Проверьте отсутствие проводимости между клеммами 4 и 5.
б) Подсоедините аккумулятор к клеммам 3 (+) и 5 (-) разъема.
в) Подсоедините аккумулятор к клемме 1 (-): должна появится проводимость между клеммами 4 и 5, и сохранятся в течение 0,30 - 0,42 сек, затем проводимость должна исчезнуть.
г) Замените реле, если оно работает не так, как указано.

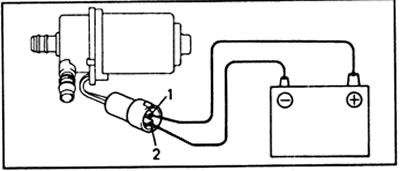

3. Проверьте работу электродвигателя,
а) Подсоедините аккумулятор к клеммам 1 (+) и 2 (-): электродвигатель должен работать.
Смотрите источник на интернет-ресурсе www.ToyotaMAN.ru
Внимание: эта проверка должна выполняться быстро (в течение 3 - 5 секунд), чтобы обмотка не сгорела.
б) Замените электродвигатель, если он работает не так, как указано.
Передние и задние стеклоочистители и омыватели
Примечание: расположение выключателя на моделях с правым рулем симметрично его расположению на моделях с левым рулем.

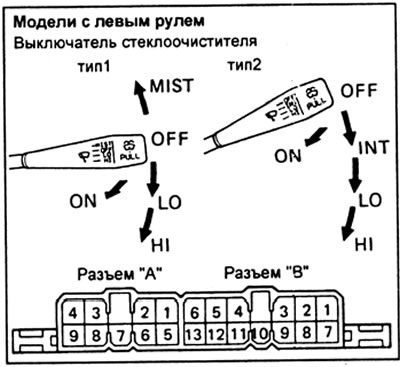

1. Проверка выключателя передних стеклоочистителей и омывателя.

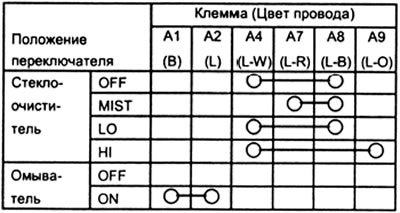

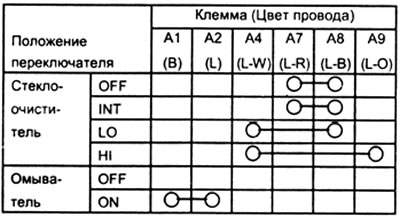

а) Проверьте проводимость между клеммами выключателя по таблице.
тип 1:
б) тип 2:
г) Замените выключатель, если он работает не так, как указано.

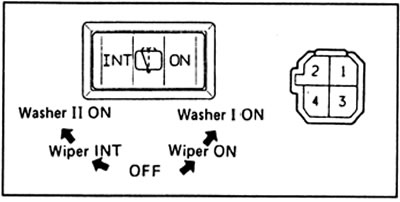

2. Проверка выключателя задних омывателя и стеклоочистителя.

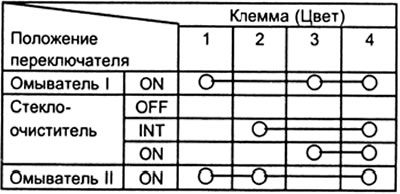

а) Проверьте проводимость между клеммами выключателя по таблице.
б) Замените выключатель, если он работает не так, как указано.
3. Проверка реле переднего омывателя.
Примечание: замените реле, если оно работает не так, как указано.

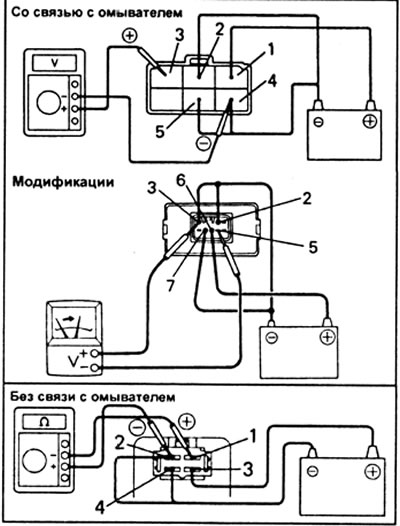

Проверка проводимости
а) Проверьте отсутствие проводимости между клеммами 1 и 3 (для модификаций: между клеммами 5 и 6).
б) Проверьте наличие проводимости между клеммами 2 и 3 (для модификаций: между клеммами 2 и 5).
Примечание: для моделей без связи с омывателем между клеммами 1 и 4.
Проверка работы
а) Подсоедините "плюс" аккумулятора к клемме 1, а "минус" - к клеммам 2-4-5 (для модификаций: к клеммам 6 (+) и 3-2-7 (-)).
Примечание: для моделей без связи с омывателем: к клеммам 3 (+) и 2-4 (-).
б) Подсоедините "плюс" вольтметра к клемме 3, а "минус" - к клемме 4 (для модификаций: к клеммам 5 (+) и 3 (-).
Примечание: для моделей без связи с омывателем: к клеммам 1 (+) и 2 (-).

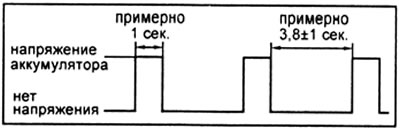

в) Убедитесь, что напряжение изменяется, как показано на рисунке.

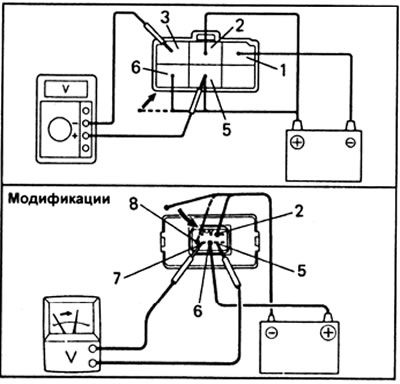

Проверка работы в прерывистом режиме (модели со связью с омывателем)
а) Подсоедините "плюс" аккумулятора к клемме 1, а "минус" - к клеммам 2 и 5 (для модификаций: к клеммам 6 (+) и 7-2 (-)).
б) Подсоедините "плюс" вольтметра к клемме 3, а "минус" - к клемме 5 (для модификаций: к клеммам 5 (+) и 7 (-)).
в) Подсоедините "минус" аккумулятора к клемме 6 (для модификаций: к клемме 8 (-)) и проверьте, что значение напряжения быстро изменяется от О В до напряжения аккумулятора.
г) Отсоедините "минус" аккумулятора от клеммы 6 (для модификаций: от клеммы 8 (-)) и проверьте, что значение напряжения изменяется от напряжения аккумулятора до О В в течение примерно 2,5 секунд.
4. Проверка реле заднего стеклоочистителя.
Примечание: замените реле, если оно работает не так, как указано.
Проверка проводимости
а) Проверьте отсутствие проводимости между клеммами 1 и 3.
б) Проверьте наличие проводимости между клеммами 2 и 3.

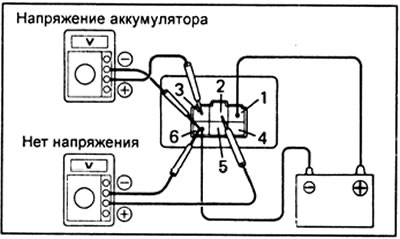

Проверка работы
а) Подсоедините "плюс" аккумулятора к клемме 1, а "минус" - к клемме 6.
б) Подсоедините "плюс" вольтметра к клемме 2, а "минус" - к клемме 6. Убедитесь, что напряжение отсутствует.
в) Подсоедините "плюс" вольтметра к клемме 3, а "минус" - к клемме 6. Убедитесь, что значение напряжения соответствует напряжению аккумулятора.

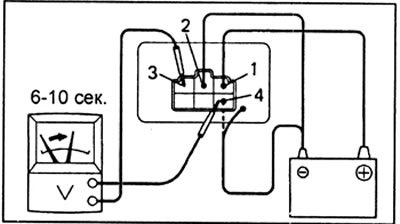

Проверка работы в прерывистом режиме
а) Подсоедините "плюс" аккумулятора к клемме 1, а "минус" - к клемме 2.
б) Подсоедините "плюс" вольтметра к клемме 3, а "минус" - к клемме 4.
в) Отсоедините "минус" аккумулятора от клеммы 4 и подсоедините к клемме 1. Проверьте, что значение напряжения возрастает от 0 В до напряжения аккумулятора в течение 6-10 секунд.
5. Проверка электродвигателя передних стеклоочистителей.
Примечание: замените электродвигатель, если он работает не так, как указано.

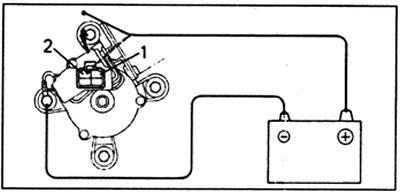

Проверка работы на низкой скорости
Подсоедините "плюс" аккумулятора к клемме 2, а "минус" к корпусу электродвигателя: электродвигатель должен работать на низкой скорости.
Проверка работы на высокой скорости
Подсоедините "плюс" аккумулятора к клемме 1, а "минус" к корпусу электродвигателя: электродвигатель должен работать на высокой скорости.

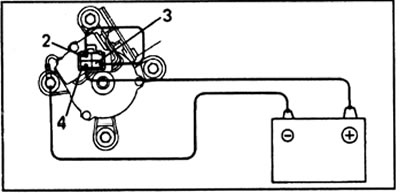

Проверка работы, паузы и остановки
а) Включите электродвигатель на низкой скорости и остановите его, отсоединив "плюс" аккумулятора от клеммы 2.
б) Закоротите клеммы 2 и 3.
в) Подсоедините "плюс" аккумулятора к клемме 4, а "минус" к корпусу электродвигателя. Электродвигатель должен останавливаться в крайнем положении, а затем снова включаться.
6. Проверка электродвигателя заднего стеклоочистителя.
Примечание: замените электродвигатель, если он работает не так, как указано.
Проверка работы на низкой скорости
Подсоедините аккумулятор к клеммам 3 (+) и 2 (-): электродвигатель должен работать на низкой скорости.

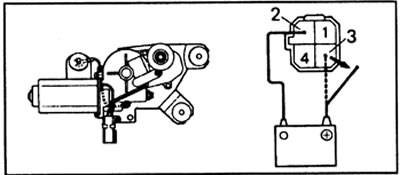

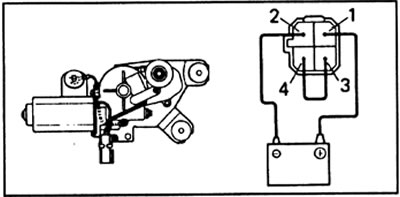

Проверка работы, паузы и остановки
а) Включите электродвигатель на низкой скорости и остановите в произвольном положении, кроме крайнего, отсоединив положительный (+) провод от клеммы 3.
б) Закоротите клеммы 3 и 4.
в) Подсоедините аккумулятор к клеммам 1 (+) и 2 (-): электродвигатель должен возвращаться в крайнее положение, а затем включается снова.

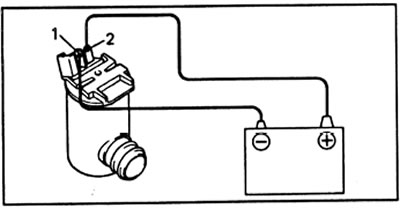

7. Проверка электродвигателя омывателя.
Подсоедините аккумулятор к клеммам 2 (+) и 1 (-): электродвигатель должен работать. Замените электродвигатель, если он не работает как указано.
Внимание: не допускайте включение электродвигателя на промежуток времени, превышающий 20 секунд, в противном случае возможно перегорание обмотки.
