Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.

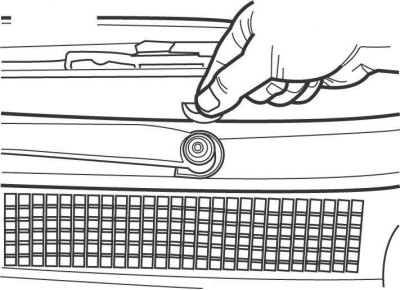

Рис. 15.31. Снятие заглушки, закрывающей гайку крепления рычага стеклоочистителя ветрового стекла
Отметьте положение щеток стеклоочистителя на ветровом стекле, затем снимите заглушку, выверните гайки и снимите рычаги стеклоочистителя (рис. 15.31).
На стеклоочистителе заднего стекла отклоните колпачок с основания рычага, выверните гайку и снимите рычаг стеклоочистителя.
Отсоедините от рычага стеклоочистителя шланг омывателя стекла.
Дальнейшее снятие двигателя переднего стеклоочистителя производите следующим образом:
- освободите фиксаторы и снимите дефлектор вентиляционной камеры, расположенный в основании ветрового стекла;

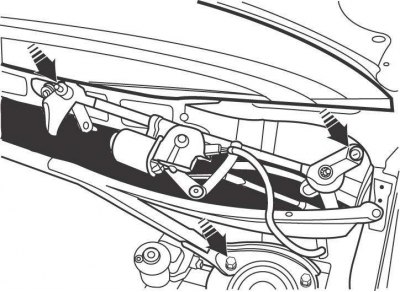

Рис. 15.32. Расположение гаек крепления механизма очистителя ветрового стекла
- отсоедините электрический разъем от двигателя стеклоочистителя и выверните гайки крепления механизма стеклоочистителя ветрового стекла (рис. 15.32);
- снимите механизм очистителя ветрового стекла из вентиляционной камеры;

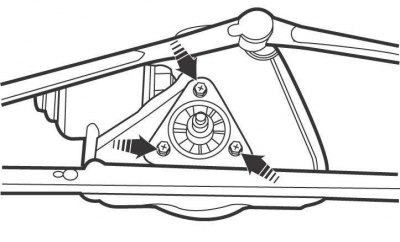

Рис. 15.33. Расположение болтов крепления двигателя очистителя ветрового стекла
- выверните болты и снимите двигатель с механизма очистителя ветрового стекла (рис. 15.33);
Дальнейшее снятие двигателя заднего стеклоочистителя производите следующим образом:
- снимите обивку двери багажного отделения;

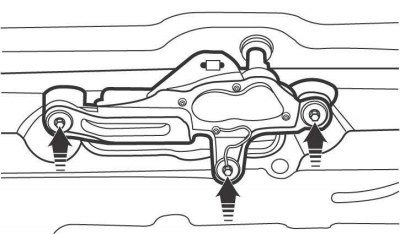

Рис. 15.34. Расположение болтов крепления двигателя очистителя заднего стекла
- отсоедините электрический разъем, выверните болты и снимите двигатель очистителя заднего стекла (рис. 15.34).
Установку двигателей стеклоочистителей производите в последовательности, обратной снятию.
