Проверку электрической цепи двигателя стеклоочистителя производите следующим образом:
Отсоедините электрический разъем от двигателя стеклоочистителя, переключателем включите стеклоочиститель и щупом тестера проверьте, что на один из контактов разъема подается напряжения аккумуляторной батареи. Если следующие проверки не дадут положительных результатов, необходимо для ремонта обратиться на станцию технического обслуживания.
Если щетки стеклоочистителя перемещаются медленно, проверьте степень зарядки аккумуляторной батареи. Если батарея полностью заряжена, снимите двигатель стеклоочистителя и вручную переместите рычаги стеклоочистителя.
Проверьте все тяги стеклоочистителя и смажьте шарниры тяг.
Если щетки стеклоочистителя все еще перемещаются медленно, проверьте электрические разъемы и места подсоединения проводов на отсутствие коррозии, особенно в местах соединения с «массой». Если все соединения и разъемы находятся в нормальном состоянии, замените двигатель стеклоочистителя.

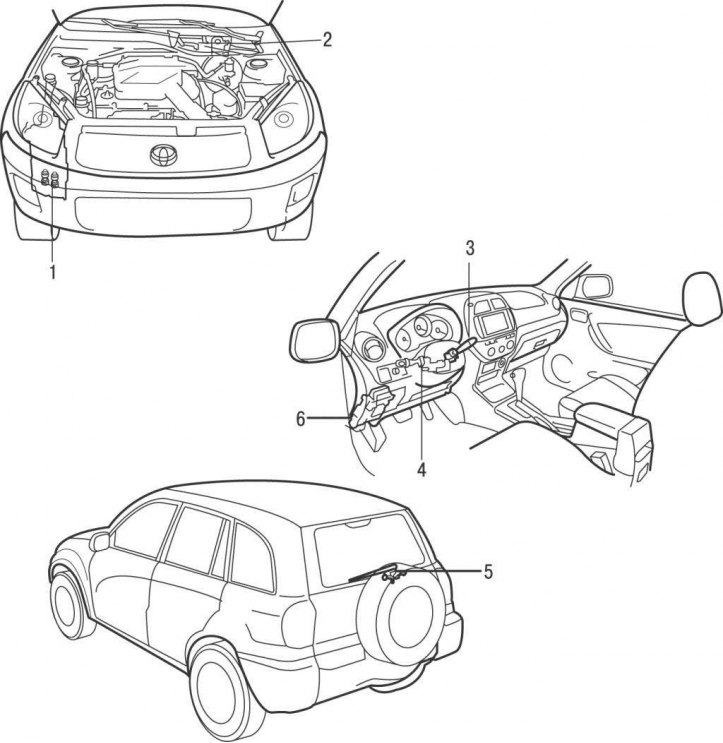

Рис. 15.30. Расположение компонентов переднего и заднего стеклоочистителей: 1 – бачок с жидкостью омывателя для переднего и заднего стекол; 2 – двигатель и тяги стеклоочистителя ветрового стекла; 3 – переключатель очистителей и омывателей стекол; 4 – замок зажигания; 5 – двигатель и тяги стеклоочистителя заднего стекла; 6 – предохранители и реле очистителей и омывателей стекол
Если при включении стеклоочистители не работают, проверьте целостность предохранителя (рис. 15.30).
Если предохранитель исправен, дополнительным проводом соедините точку соединения с «массой» на двигателе и с отрицательной клеммой аккумуляторной батареи. Если двигатель стеклоочистителя начал работать, восстановите соединение двигателя с «массой». Если двигатель все еще не работает, переключателем включите стеклоочистители и проверьте, подается ли напряжение к двигателю. Для доступа к электрическому разъему необходимо снять капот.
Если напряжение на контактах разъема присутствует, снимите двигатель стеклоочистителя и проверьте его работоспособность, соединив его дополнительными проводами с клеммами аккумуляторной батареи. Если двигатель заработал, проверьте все тяги стеклоочистителя и смажьте шарниры тяг.
Если не подается напряжение на контактах разъема двигателя, проверьте, подается ли напряжение к контактам реле стеклоочистителя. Если напряжение подается к контактам реле стеклоочистителя, проверьте переключатель стеклоочистителей. Если переключатель исправен, вероятно, неисправно реле. Снимите реле и проверьте его.
Если не работает режим прерывистой работы стеклоочистителей, проверьте электрическую цепь между переключателем и блоком управления стеклоочистителями.
Если щетки стеклоочистителей не устанавливаются с исходное положение при выключении переключателя, проверьте, что напряжение на контакте останова и электрического разъема присутствует при выключенном (OFF) переключателе стеклоочистителя, при включенном зажигании (ON). При отсутствии напряжения проверьте электрическую цепь между двигателем стеклоочистителя и блоком предохранителей.
