Оглавление: Снятие антенны ↓ Установка антенны ↓
Внимание! Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.
Снятие антенны
Снятие антенны производите следующим образом.

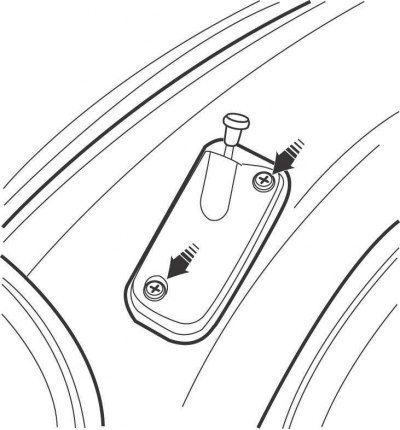

Рис. 15.39. Расположение винтов крепления антенны, установленной на крыше
Для снятия антенны, установленной на крыше, выверните 2 винта и отделите антенну от кузова (рис. 15.39).

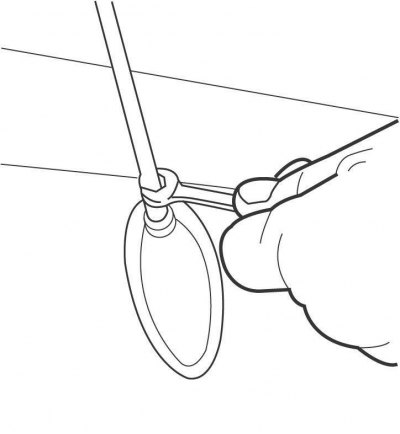

Рис. 15.40. Выворачивания стержня антенны, установленной на крыле автомобиля
Смотрите источник на интернет-ресурсе (www.ToyotaMan.ru)

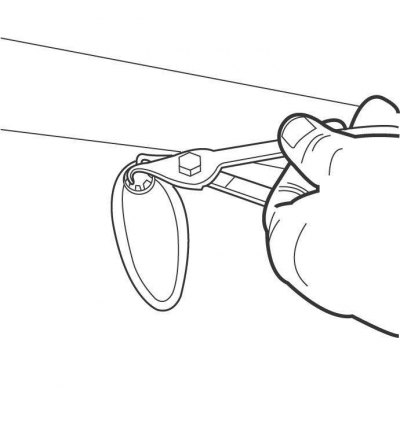

Рис. 15.41. Выворачивание гайки крепления основания антенны, установленной на крыле автомобиля
Для снятия антенны, установленной на переднем крыле, выверните стержень антенны, затем выверните гайку крепления держателя антенны и отделите его от кузова (рис. 15.40, 15.41).
Снятие автоматической антенны производите следующим образом:
Поверните ключ в замке зажигания в положение «LOCK» и ослабьте гайки крепления антенны.
Поверните ключ в замке зажигания в положение «ACC» и нажмите кнопку включения радиоприемника в диапазоне АМ, при этом антенна автоматически выдвинется до положения, при котором она отсоединится от механизма привода.
Отделите стержень антенны от держателя.
Дальнейшее снятие антенн всех типов производите следующим образом.
На автомобилях с антенной, установленной на крыле, поднимите автомобиль на подъемнике и снимите переднее колесо.
На автомобилях с антенной, установленной на крыше, для доступа к проводу антенны снимите обивку передней стойки.

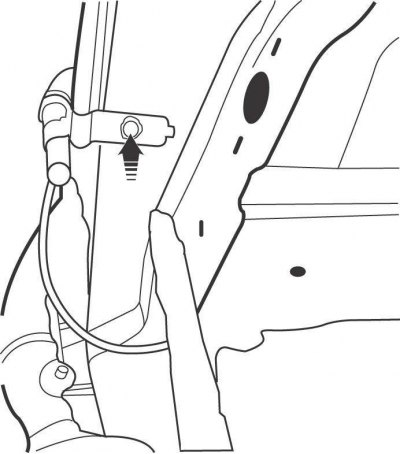

Рис. 15.42. Расположение болта крепления антенны, установленной на крыле автомобиля
На автомобилях с антенной, установленной на крыле, из-под арки колеса выверните болт крепления держателя антенны (рис. 15.42).
На автомобилях с антенной, установленной на крыле, выдвиньте крепление антенны в крыло и снимите уплотняющее кольцо.
Снимите радиоприемник и отсоедините от него штекер антенны.
На автомобилях с антенной, установленной на крыле, снимите вещевой ящик и вытяните провод антенны.
На автомобилях с автоматической антенной отсоедините основание антенны и провод антенны от зубчатого троса двигателя.
Установка антенны
Установку антенны производите следующим образом.
На автомобилях с антенной, установленной на крыше, установите антенну и закрепите винтами.
На автомобилях с антенной, установленной на крыле, установите на него держатель антенны и закрепите его болтом, затем установите стержень антенны в держатель.
Установку автоматической антенны производите следующим образом:
Установите антенну под арку колеса и закрепите болтом.

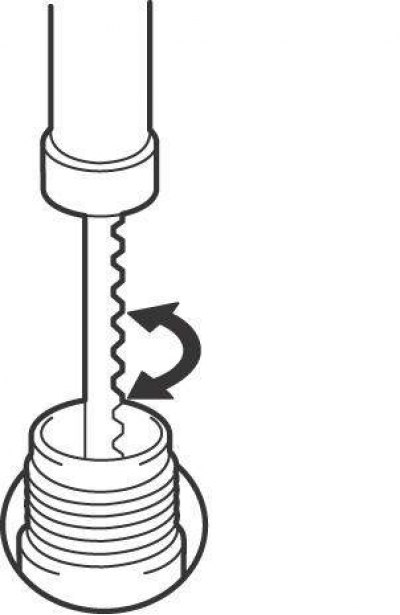

Рис. 15.43. При установке стержня автоматической антенны зубья троса антенны должны быть направлены к передней части автомобиля
Установите стержень антенны в держатель антенны, так чтобы зубья троса были направлены к передней части автомобиля (рис. 15.43).
Поверните ключ в замке зажигания в положение LOCK, при этом антенна должна опуститься в держатель антенны.
Установите основание антенны и закрепите его гайкой.
Дальнейшую установку антенн всех типов производите следующим образом:
Проведите провод антенны за вещевым ящиком к радиоприемнику.
Установите радиоприемник.
Установите вещевой ящик.
