Система рециркуляции отработавших газов состоит из клапана EGR, модулятора, переключающего вакуумного клапана (VSV) (он расположен около выпускного коллектора) и вакуумных шлангов. Клапан EGR управляется вакуумом на основании сигналов от блока управления двигателем.
Замену клапана EGR производите следующим образом:
- снимите дроссельный узел;
- отсоедините вакуумный шланг от клапана EGR;

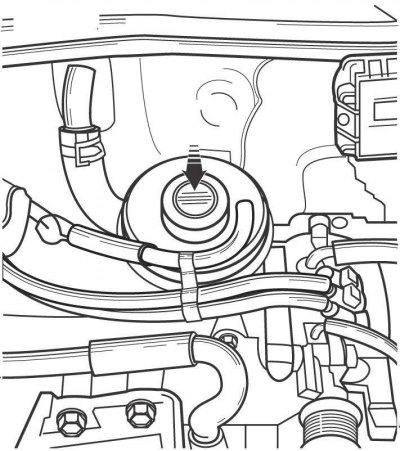

Рис. 7.26. Расположение клапана системы повторного сжигания отработавших газов (EGR)
- отсоедините шланг системы рециркуляции отработавших газов, выверните болты и снимите клапан EGR с впускного коллектора (рис. 7.26). Если клапан EGR засорен, замените его, но не промывайте в растворителе.
Установку производите в последовательности, обратной снятию.
Замену вакуумного модулятора EGR и фильтра производите следующим образом:
- промаркируйте и отсоедините вакуумные шланги от вакуумного модулятора EGR. Снимите вакуумный модулятор EGR из кронштейна;

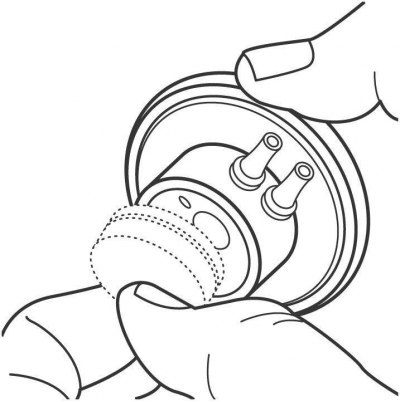

Рис. 7.27. Снятие фильтра с модулятора EGR
- если модулятор будет устанавливаться повторно, снимите крышку и проверьте состояние его фильтров (рис. 7.27);
- очистите фильтры, продувая их сжатым воздухом. Если фильтры невозможно очистить, замените их или модулятор.
Установку производите в последовательности, обратной снятию.
[Смотрите первоисточник на веб-сайте www.TOYOTAMAN.ru]
Замену вакуумного клапана (VSV) производите следующим образом:
- отсоедините от клапана VSV электрический разъем;
- промаркируйте и отсоедините от клапана VSV вакуумные шланги;
- снимите клапан с кронштейна.
Установку производите в последовательности, обратной снятию.
