Снятие и установка
Примечание:
- Снятие проводите в соответствии с рисунком "Снятие регулятора давления".
- Установку проводите в порядке, обратном снятию.

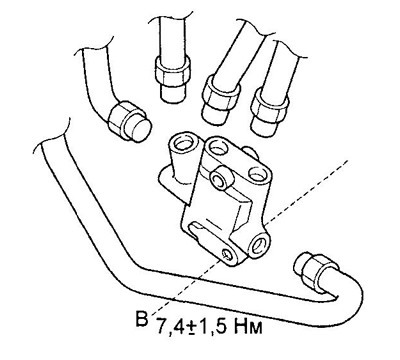

Регулятор давления.
Проверка
1. Установите манометры и прокачайте тормозную систему (см. рисунок "Проверка давления в тормозной системе").
2. Создайте давление в переднем тормозном контуре в соответствии с графиком работы регулятора давления и проверьте давление в заднем контуре.
График работы регулятора давления.

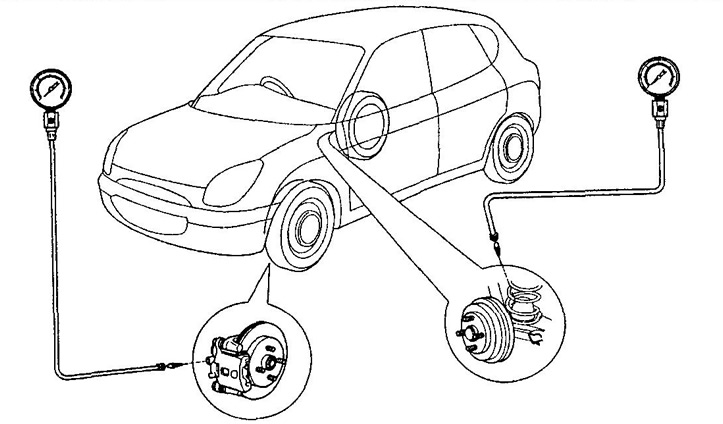

Проверка давления в тормозной системе

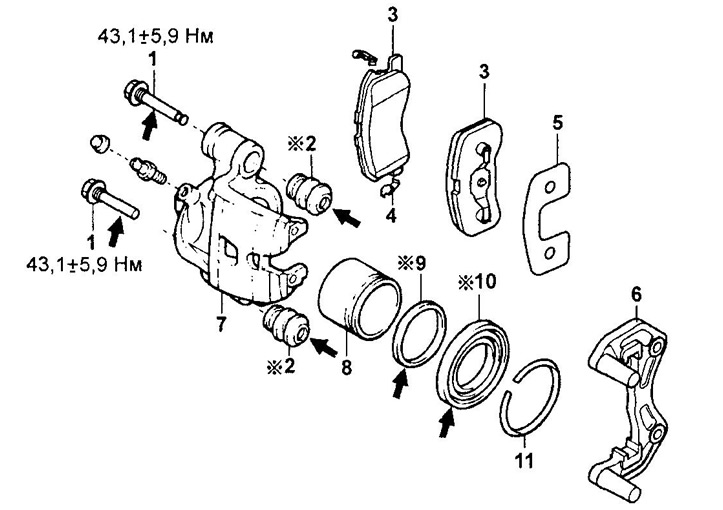

Разборка передних тормозов (кроме моделей с диском 14 дюймов с 2001 г.).
1 - направляющий палец,
2 - пыльник,
3 - тормозная колодка,
4 - удерживающий пластинчатый вкладыш,
5 - антискрипная прокладка,
6 - скоба суппорта,
7 - суппорт,
8 - поршень,
9 - манжета,
10 - пыльник,
11 - стопорное кольцо.
Примечание: нанесите специальную консистентную смазку, не повреждающую резину на указанные поверхности.

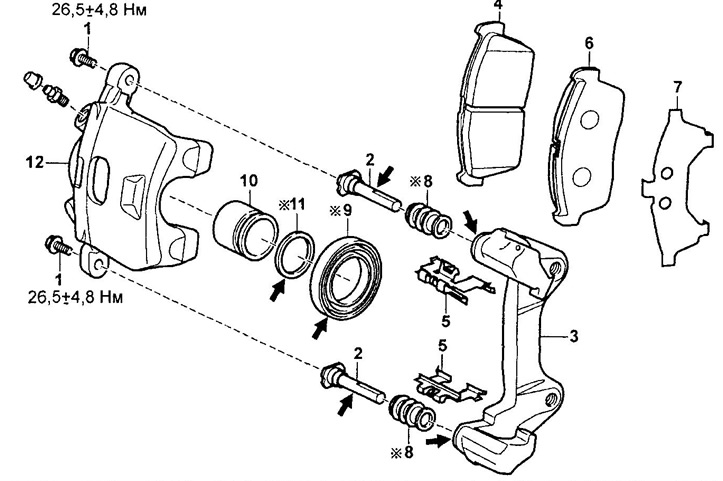

Разборка передних тормозов (модели с диском 14 дюймов с 2001 г.).
1 - болт крепления суппорта,
2 - направляющий палец,
3 - скоба суппорта,
4 - тормозная колодка,
5 - удерживающий пластинчатый вкладыш,
6 - тормозная колодка,
7 - антискрипная прокладка,
8 - пыльник направляющего пальца,
9 - пыльник поршня,
10 - поршень,
11 - уплотнение.

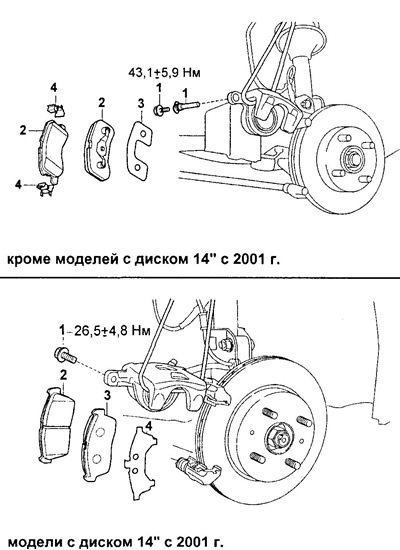

Примечание: нанесите специальную консистентную смазку, не повреждающую резину на указанные поверхности.

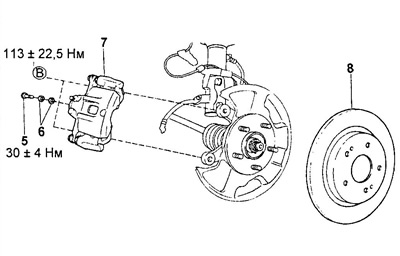

Передние тормоза.
1 - направляющий палец,
2 - тормозная колодка,
3 - антискрипная прокладка,
4 - удерживающий пластинчатый вкладыш,
5 - штуцерный болт,
6 - прокладка,
7 - суппорт,
8 - тормозной диск.
