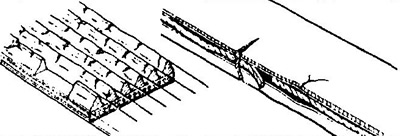

Примечание: не допускается отслоение резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголение или повреждение корда, отслоение гребня от резинового основания, наличие трещин, отслоение или износ на боковых поверхностях ремня и на боковых поверхностях гребней ремня. При необходимости замените ремень.
2. (Серия EJ) Проверьте и отрегулируйте натяжение и прогиб ремней привода навесных агрегатов.
Ремень привода генератора
а) С помощью спецприспособления измерьте натяжение и прогиб в местах, показанных на рисунке.

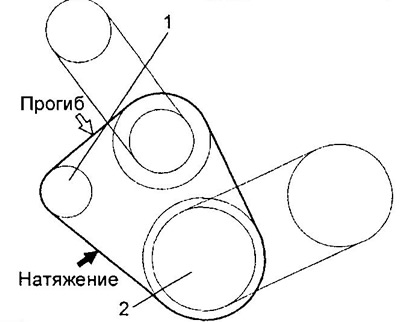

Ремень привода навесных агрегатов (серия EJ).
1 - шкив генератора,
2 - шкив коленчатого вала.

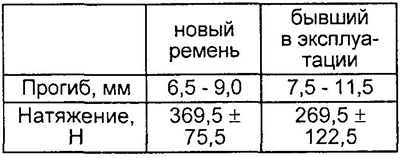

Ремень привода генератора.
Примечание: термин "бывший в эксплуатации" относится к ремню, проработавшему более 5 мин.
б) Отрегулируйте натяжение ремня привода генератора.

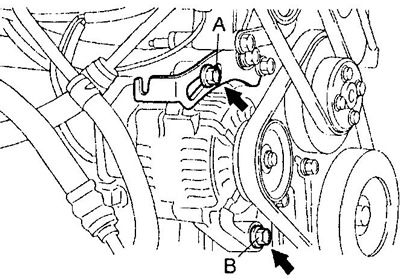

Ослабьте болты (А) и (В).

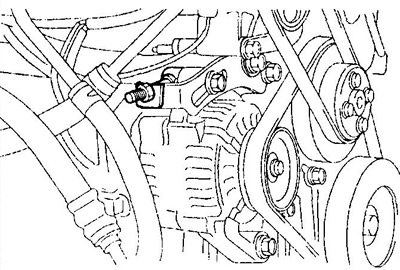

Отрегулируйте натяжение ремня с помощью спецприспособления.
Затяните болты (А) и (В).
Момент затяжки:
- болт (А) — 29 Нм
- болт (В) — 61 Нм
Проверьте натяжение ремня.
Ремень привода насоса гидроусилителя рулевого управления
а) С помощью спецприспособления измерьте натяжение и прогиб в месте, показанном на рисунке.

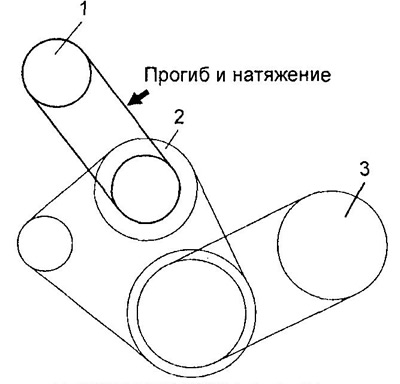

Ремень привода навесных агрегатов (серия EJ).
1 - шкив насоса гидроусилителя рулевого управления,
2 - шкив насоса охлаждающей жидкости,
3 - шкив компрессора кондиционера.

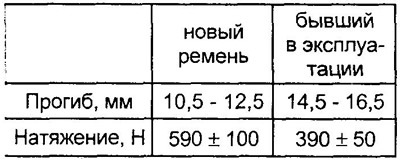

Ремень привода насоса гидроусилителя рулевого управления (EJ).
б) Отрегулируйте натяжение ремня привода навесных агрегатов.

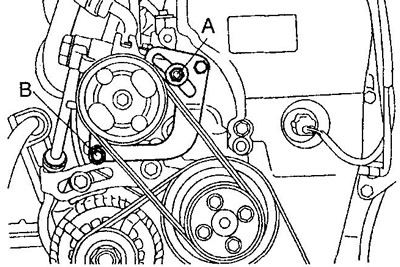

Ослабьте болты (А) и (В).
Переместите насос гидроусилителя рулевого управления, чтобы отрегулировать натяжение ремня.
Затяните болты.
Момент затяжки:
- болт (А) — 16±3 Нм
- болт (В) — 54±24 Нм
Проверьте натяжение ремня.
Ремень привода компрессора кондиционера
С помощью спецприспособления измерьте прогиб и натяжение ремня привода компрессора кондиционера.
Ремень привода компрессора кондиционера (серия EJ).
3. (Серия КЗ) Проверьте и отрегулируйте натяжение ремня привода навесных агрегатов.
Ремень привода генератора
а) С помощью спецприспособления измерьте натяжение и прогиб.

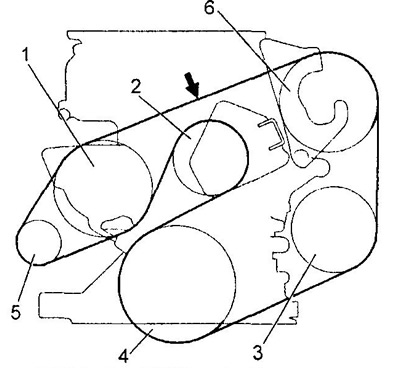

Ремень привода генератора (серия К3).
1 - шкив насоса охлаждающей жидкости,
2 - натяжитель,
3 - шкив компрессора кондиционера,
4 - шкив коленчатого вала,
5 - шкив генератора,
6 - шкив насоса гидроусилителя рулевого управления.

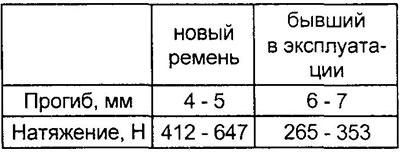

Ремень привода генератора (серия КЗ).
Примечание: термин "бывший в эксплуатации" относится к ремню, проработавшему более 5 мин.
б) Отрегулируйте натяжение ремня привода генератора.
Ослабьте гайку (В).
Затяните гайку (В) от руки так, чтобы ролик натяжителя не болтался.
Отрегулируйте натяжение ремня, поворачивая болт (А) и перемещая шкив натяжителя.
Затяните гайку (В).
- Момент затяжки — 44±9 Нм
Проверьте натяжение ремня.
