Примечание:
- При снятии и установке коробки передач руководствуйтесь сборочным рисунком "Коробка передач".
- Установку проводите в порядке обратном снятию.
- После установки отрегулируйте педаль сцепления.
При снятии обратите внимание на следующие операции:
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините трос привода спидометра.

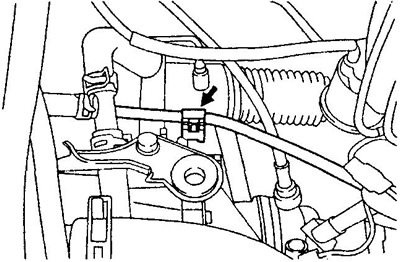

3. Снимите зажим жгута проводов двигателя.

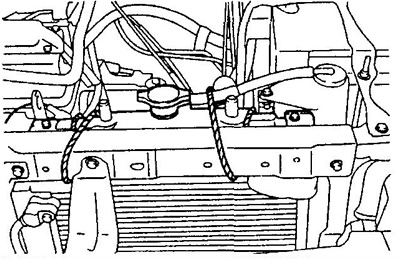

4. Снимите верхний кронштейн крепления радиатора и зафиксируйте радиатор.

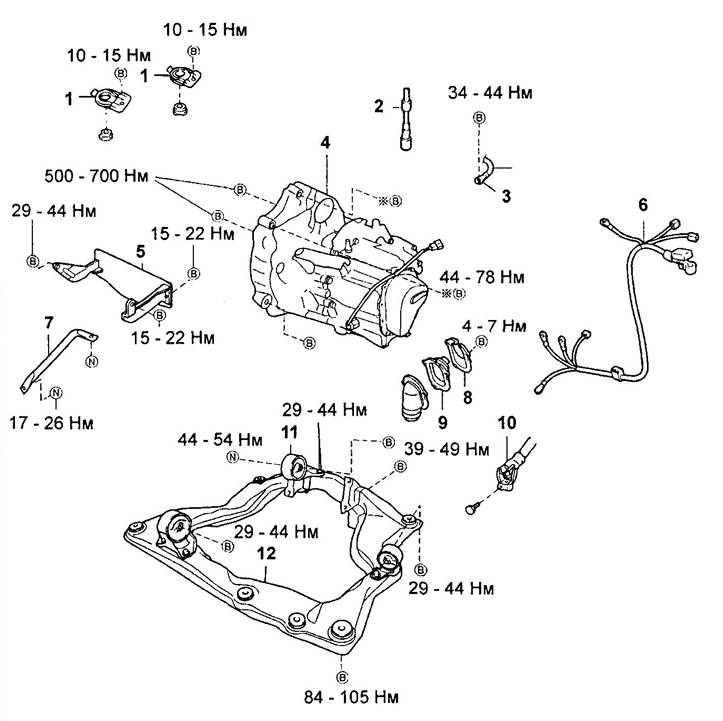

Коробка передач.
1 - верхний кронштейн крепления радиатора,
2 - трос привода спидометра,
3 - провод массы,
4 - коробка передач в сборе,
5 - усилитель крепления коробки передач,
6 - жгут проводов,
7 - стойка №1,
8 - держатель,
9 - крышка отверстия главного вала,
10 - универсальный шарнир,
11 - задняя опора силового агрегата,
12 - подрамник.

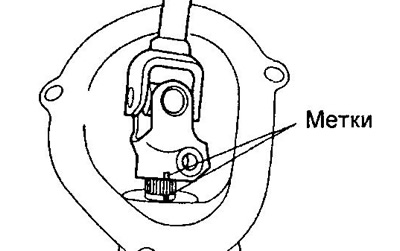

5. Нанесите метки на промежуточный вал рулевой колонки и снимите его.
Материал перепечатан с интернет-ресурса: www.ToyotaMAN.ru

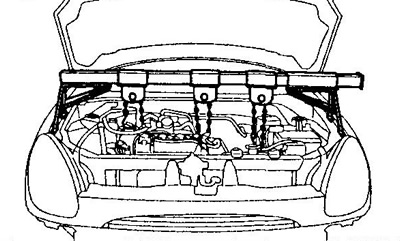

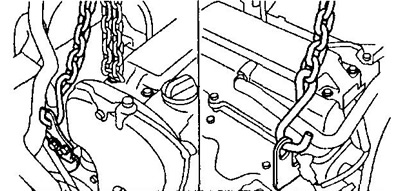

6. Подвесьте двигатель на таль.
 |  |
7. Снимите подрамник:

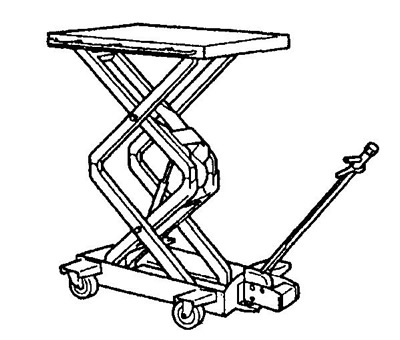

а) Установите съемник под подрамник.
 |  |
б) Постепенно опустите раму на расстояние указанное на рисунках.
Расстояние:
- Модели до 05.2000 г — 110 мм
- Модели с 05.2000 г — 50 мм

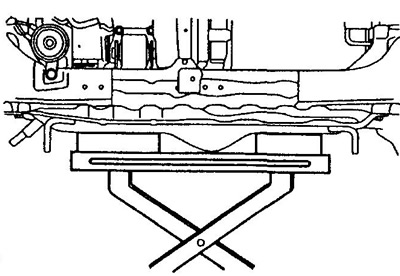

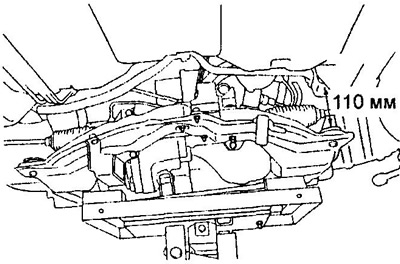

Модели до 05.2000 г.

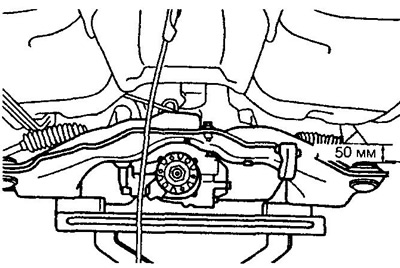

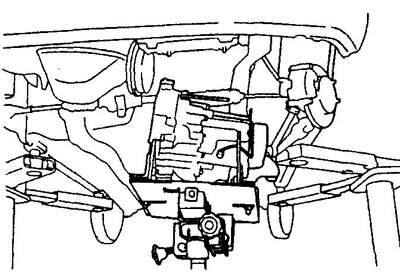

Модели с 05.2000 г.

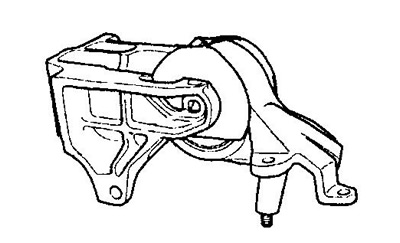

в) Снимите заднюю опору силового агрегата.
8. Слейте масло из коробки передач.

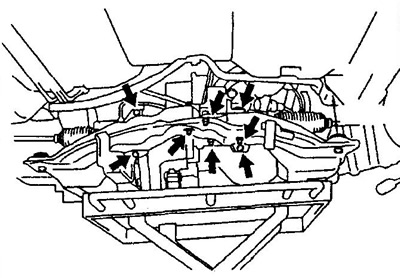

9. Отверните болты крепления задней опоры силового агрегата.
10. Отверните болты крепления кронштейна рулевого механизма.
