Снятие
1. Снимите капот.
2. Спустите давление в топливной системе.
3. Отсоедините провод минусовой клеммы аккумулятора.

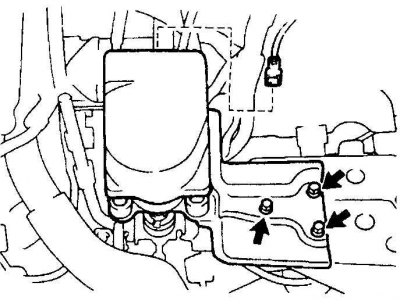

4. Если автомобиль оснащен системой круиз-контроля, отсоедините провод от блока рабочего механизма системы и снимите блок (болты электронного блока системы круиз-контроля указаны стрелками).
5. Снимите аккумулятор и полку аккумулятора.
6. Снимите воздухозаборную трубу воздушного фильтра.
7. Снимите крышку заливной горловины топливного бака и отсоедините топливные трубки, соединяющие двигатель с кузовом.
8. Снимите топливный фильтр и кронштейн фильтра.
9. Снимите стартер.

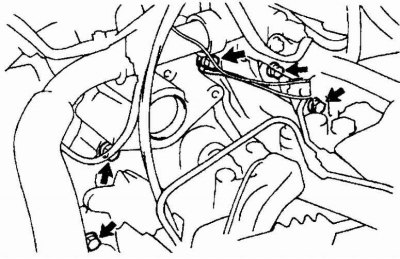

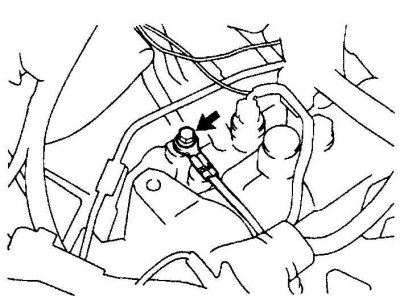

10. Отсоедините провод заземления (указан стрелкой) от коробки передач.
(Статья была скопирована с портала Toyotaman.ru)

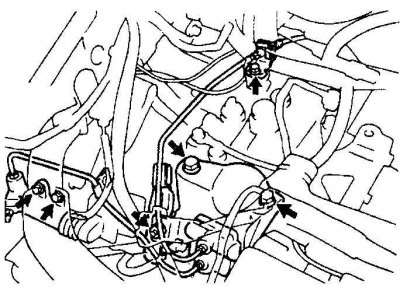

11. Выкрутите болты цилиндра (левые стрелки) гидравлического привода сцепления из коробки передач. Не отсоединяйте трубки от цилиндра. Выкрутите болты емкости с жидкостью гидравлического привода сцепления (правые стрелки) и снимите кронштейн трубок.
12. Отсоедините тросик дроссельного клапана и тросик системы круиз-контроля от рычажного механизма дросселя
13. Отсоедините все шланги и провода.
14. Снимите охлаждающие вентиляторы. Слейте охлаждающую жидкость, снимите радиатор, снимите все шланги охлаждающей жидкости и шланги системы обогрева.
15. Отсоедините тросики переключения передач.
16. Выкрутите верхние монтажные болты коробки передач.
17. Снимите кронштейн выпускного коллектора.
18. Ослабьте болты передних колес. Поднимите и закрепите автомобиль на опорах. Снимите передние колеса.

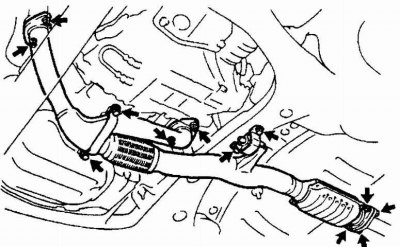

19. Отсоедините выпускные трубы от выпускных коллекторов и от каталитического конвертера. Снимите переднюю секцию выпускной трубы (указана стрелками).
20. Снимите защитные щитки.
21. Слейте моторное масло.
22. Снимите приводные ремни.
23. Слейте масло коробки передач.
24. Снимите полуоси.
25. Отсоедините рулевую передачу с усилителем от подвески.
26. Выкрутите четыре болта кронштейна стабилизатора устойчивости.

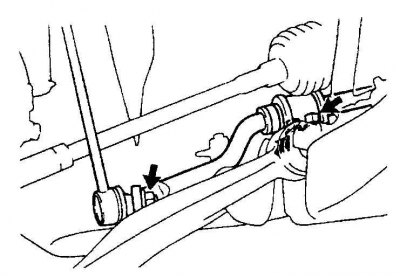

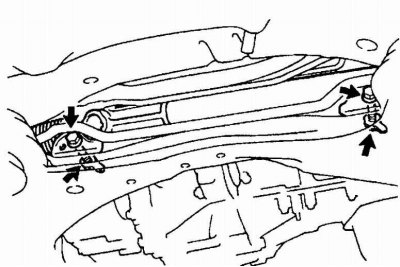

27. Подвяжите рулевую передачу к кузову и выкрутите болты (указаны стрелками). Рулевая передача не должна мешать снятию коробки передач.

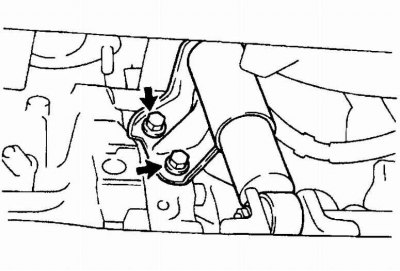

28. В шестицилиндровых двигателях выкрутите болты, крепящие амортизатор к коробке передач (указаны стрелками).
29. Выкрутите болты передней опоры двигателя.
30. Снимите левую опору двигателя и кронштейн опоры.
31. Отсоедините заднюю опору двигателя от коробки передач.
32. Выкрутите болты поперечины подвески.
33. Установите домкрат под коробку передач.
34. Снимите ребро жесткости в левой части коробки передач.

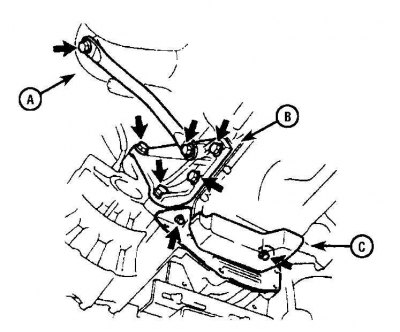

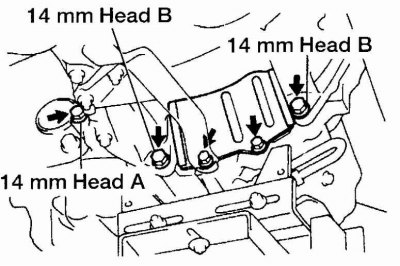

35. Выкрутите болты кронштейна (А), снимите правое ребро жесткости (В) и концевой диск (С) – 4-цилиндровый двигатель.
36. Болты концевого диска (указаны стрелками) – 6-цилиндровые двигатели.
37. Аккуратно опустите коробку передач.
Установка
Установка коробки передач проводится в обратном порядке снятия.
