Снятие и проверка рычага поворотного кулака (DYNA 100)
1. Снимите переднее колесо.

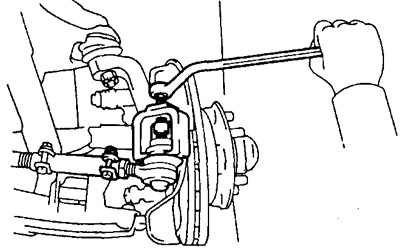

2. Отсоедините рулевую тягу в сборе, предварительно сняв два шплинта и отвернув две гайки.

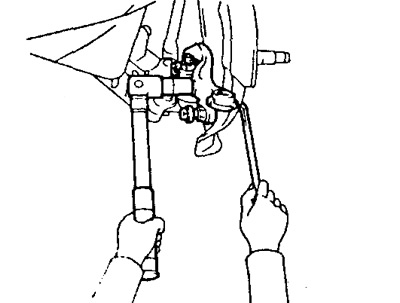

3. Снимите рычаг поворотного кулака, предварительно сняв шплинт и отвернув две гайки.
4. Выньте стопорные болты и снимите заглушки.
5. Проверьте рычаг на повреждения и износ.
Установка рычага поворотного кулака (DYNA 100)
1. Установите стопорные болты и заглушки.
2. Установите рычаг поворотного кулака.
а) Установите рычаг поворотного кулака на кулак, затяните двумя гайками и вставьте новый шплинт.
- Момент затяжки — 87 Нм
3. Подсоедините рулевую тягу в сборе к рычагу поворотного кулака, затяните гайкой и вставьте новый шплинт.
- Момент затяжки — 91 Нм
4. Установите переднее колесо.
