Снятие
Примечание: установка производится в порядке обратном снятию.

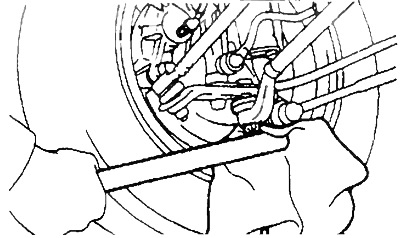

1. Поместите монтировку как показано на рисунке, проверьте отсутствие зазора в шаровом шарнире рычага поворотного кулака.
2. Отсоедините наконечник рулевой тяги.
а) Снимите шплинт и отверните гайку.
- Момент затяжки — 60 Нм

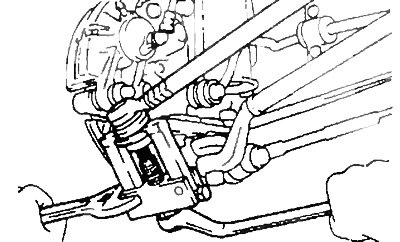

б) Используя специнструмент, отсоедините наконечник рулевой тяги от рычага поворотного кулака.
3. Отсоедините нижний рычаг.
а) Снимите шплинт и отверните гайку.
- Момент затяжки — 93 Нм

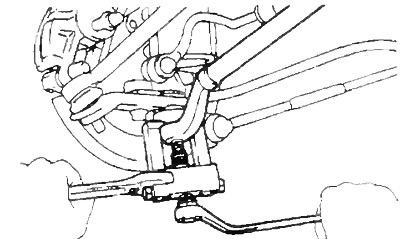

б) С помощью специнструмента, отсоедините нижний рычаг от рычага поворотного кулака.

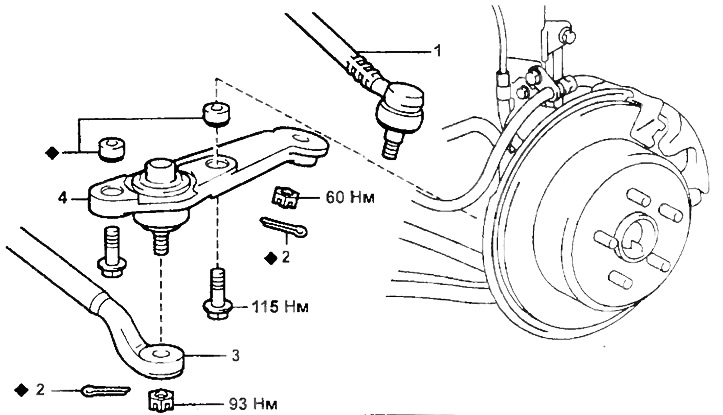

Рычаг поворотного кулака (модели 4WS).
1 - наконечник рулевой тяги,
2 - шплинт,
3 - нижний рычаг,
4 - рычаг поворотного кулака.

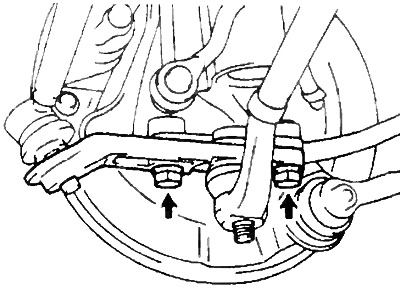

4. Отверните два болта крепления рычага поворотного кулака к поворотному кулаку и снимите его.
(Текст взят с указанного сайта ToyotaMan)
- Момент затяжки — 115 Нм
Проверка

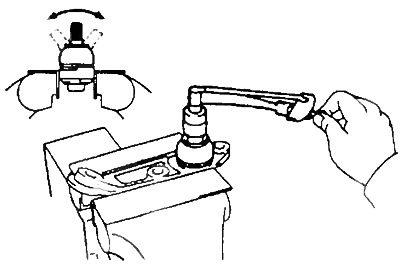

Проверьте момент прокрутки шарового шарнира рычага поворотного кулака.
а) Перед установкой гайки покачайте ось шарового шарнира из стороны в сторону несколько раз.
б) Используя динамометрический ключ, вращайте гайку непрерывно (один оборот за 2-4 секунды) и снимите показание на пятом обороте.
- Момент прокрутки — 1,0 - 3,0 Нм
