Проверка регулятора напряжения
1. Снимите крышку регулятора напряжения.
2. Проверьте нет ли следов обгорания и повреждений на поверхностях контактов. Замените регулятор при наличии неисправностей.
3. Проверьте сопротивление между выводами регулятора.

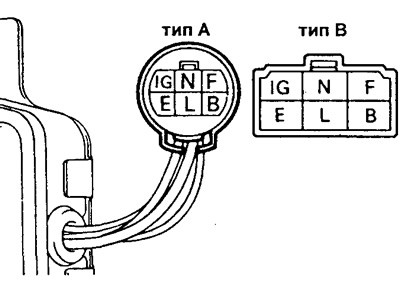

а) При помощи омметра измерьте сопротивление между выводами разъема "IG" и "F" (клеммы регулятора напряжения), величина которого составляет:
- в отпущенном положении — 0 Ом
- в замкнутом положении — около 11 Ом
б) Измерьте сопротивление между выводами "L" и "Е" (клеммы реле напряжения), величина которого составляет:
- в отпущенном положении — 0 Ом
- в замкнутом положении — около 100 Ом
в) Измерьте сопротивление между выводами "В" и "Е" (клеммы реле напряжения), величина которого составляет:
- в выключенном (отпущенном) положении — бесконечность;
- во включенном (замкнутом) положении — около 100 Ом.
г) Измерьте сопротивление между выводами "В" и "L" (клеммы реле напряжения), величина которого составляет:
- в выключенном (отпущенном) положении — бесконечность;
- во включенном (замкнутом) положении — 0 Ом.
д) Измерьте сопротивление между выводами "N" и "Е", величина которого составляет около 24 Ом.
Если какое-либо из условий п. 3 не выполняется, то замените реле.
Полная статья размещена на сайте TOYOTAMAN.ru
4. Регулировка регулятора напряжения

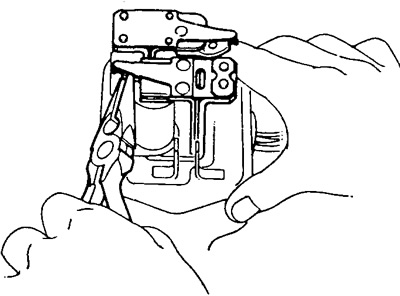

а) Для регулировки регулятора напряжения подогните регулировочный рычаг.
- Величина напряжения — 13,8-14,8 В
б) Для регулировки реле напряжения, подогните регулировочный рычаг реле напряжения.
- Напряжение срабатывания реле должно лежать в пределах — 4,0 - 5,8 В
5. Установите крышку регулятора.
