Примечание: используя тиски, не повредите рулевую колонку.
1. Смажьте консистентной смазкой поверхности деталей, указанные стрелками на сборочном рисунке.
2. Установите главный вал и втулку.
- а) Используя специнструмент, установите новое стопорное кольцо на главный вал.
- б) Установите главный вал в трубу рулевой колонки.
- в) Нанесите консистентную смазку на поверхность новой втулки.
- г) Используя специнструмент и молоток, установите втулку.
- д) Используя специнструмент, установите новое стопорное кольцо на главный вал.
3. Установите рычаг регулировки угла наклона и держатель.

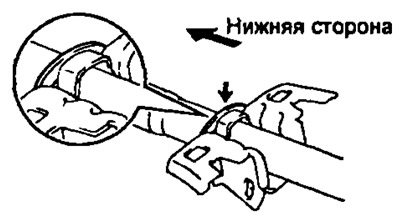

- а) Установите держатель.
Примечание: установите держатель, как показано на рисунке.

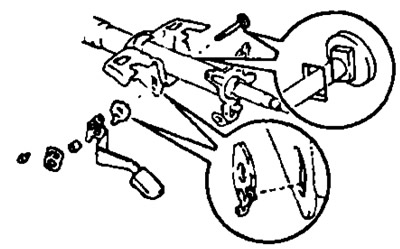

- б) Установите ось рычагов №1, рычаг регулировки угла наклона и вспомогательный рычаг регулировки угла наклона.
Примечание: совместите детали, как показано на рисунке.
- в) Затяните контргайку против часовой стрелки. Момент затяжки 12 Нм.

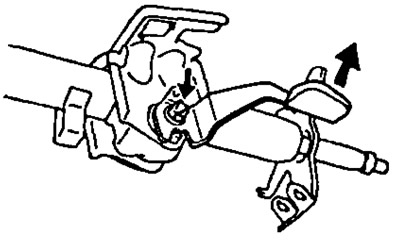

Примечание: зафиксируйте рычаг регулировки угла наклона е верхнем положении и затяните контргайку.

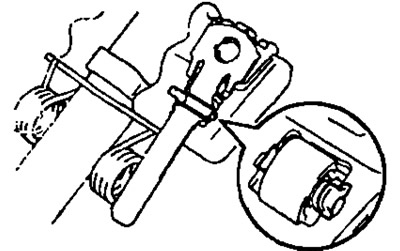

- г) Установите усилитель №1 и затяните болт. Момент затяжки 5,4 Нм.
Примечание: для устранения зазора между усилителем и гайкой, поверните усилитель на небольшой угол против часовой стрелки, а потом затяните болт.
- д) Установите пружину.
4. Снимите две пластины.
- а) Установите вставку держателя.
- б) Установите направляющую пластины и пластину.
- в) Установите новый зажим пластины.
5. Установите опорный кронштейн.
- а) Установите две втулки держателя рулевой колонки №1 на опорный кронштейн.
- б) Установите опорный кронштейн на трубу рулевой колонки.
- в) Установите новый болт-ось и шайбу.
- г) Затяните контргайку. Момент затяжки 9.5 Нм.
