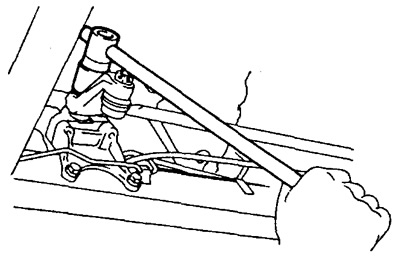

2. Отсоедините продольную рулевую тягу от сошки, предварительно сняв шплинт и отвернув гайку.

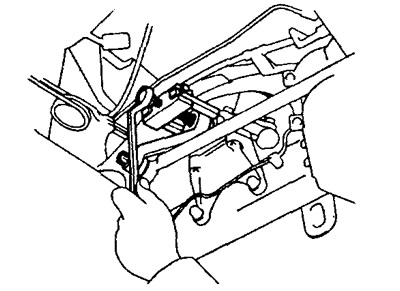

3. Отсоедините сошку от рулевого механизма.
Установка сошки
1. Совместите метки на сошке и валу рулевого механизма.
2. Подсоедините продольную рулевую тягу к сошке и затяните гайкой. Затем установите новый шплинт.

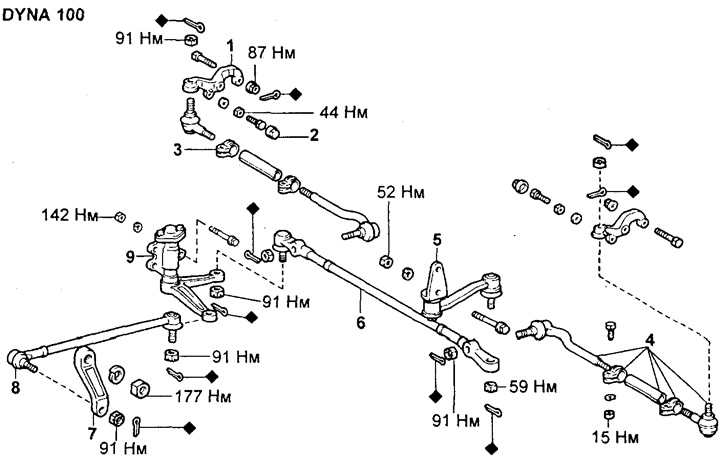

Рулевой привод.
1 - Рычаг поворотного кулака,
2 - Заглушка,
3 - Хомут,
4 - Рулевая тяга в сборе,
5 - Маятниковый рычаг,
6 - Центральная рулевая тяга,
7 - Сошка,
8 - Продольная рулевая тяга,
9 - Центральный рычаг

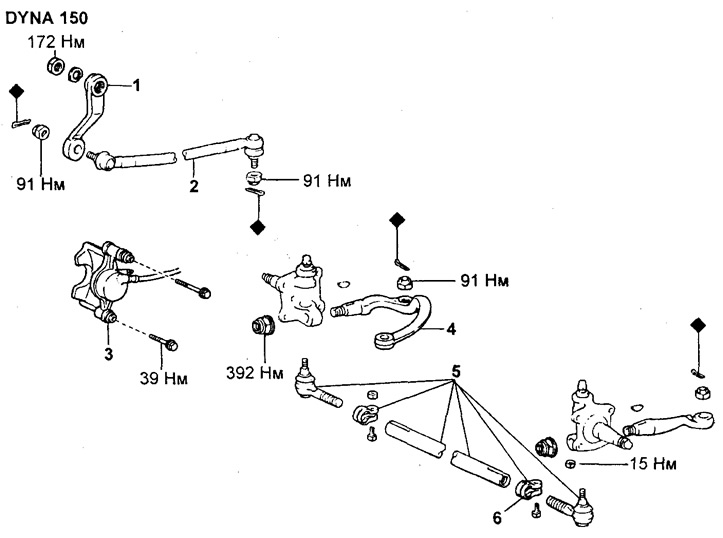

Рулевой привод.
1 - Сошка,
2 - Продольная рулевая тяга,
3 - Колесный тормозной цилиндр,
4 - Рычаг поворотного кулака,
5 - Рулевая тяга в сборе,
6 - Хомут.
- Момент затяжки — 91 Нм

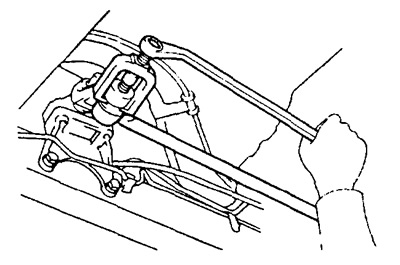

3. Установите сошку и затяните гайку крепления сошки.
Момент затяжки:
- DYNA — 177 Нм
- DYNA — 172 Нм
4. Проверьте центральное положение рулевого колеса.
