Снятие заднего амортизатора с цилиндрической витой пружиной

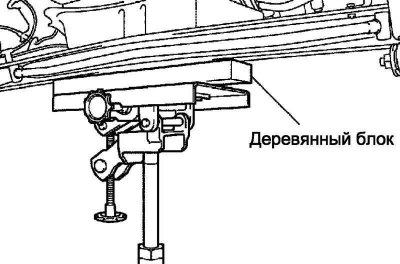

Рис. 4.35. Установка деревянного блока
Приподнимите балку заднего моста домкратом. Во избежание повреждения балки заднего моста установите между домкратом и балкой деревянный блок (рис. 4.35).
Отверните 2 гайки с верхней стороны заднего амортизатора с пружиной в сборе.

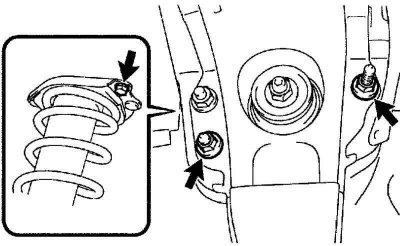

Рис. 4.36. Извлечение болта
Извлеките вниз болт из верхней части заднего амортизатора с цилиндрической витой пружиной (рис. 4.36).

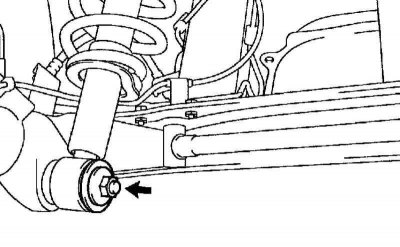

Рис. 4.37. Нижняя гайка крепления заднего амортизатора с пружиной в сборе
Отверните гайку и снимите шайбу втулки с заднего амортизатора с пружиной в сборе (снизу) (рис. 4.37).
Осторожно опуская домкрат, извлеките задний амортизатор с цилиндрической витой пружиной в сборе.
Разборка заднего левого амортизатора в сборе

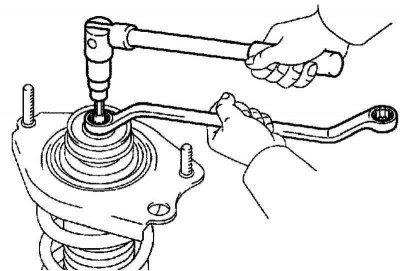

Рис. 4.38. Ослабление крепления гайки
Придерживая шток амортизатора шестигранником (6 мм), накидным ключом ослабьте гайку (рис. 4.38).
Примечание. Не отворачивайте гайку полностью.
Примечание. Вставьте шестигранник на полную глубину.

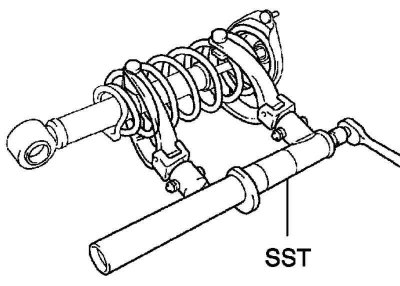

Рис. 4.39. Установка специального приспособления
Установите SST на цилиндрическую витую пружину так, чтобы верхний и нижний крюки были разведены, как можно шире (рис. 4.39).
Сожмите пружину, чтобы снять нагрузку с гайки.
Примечание. Запрещается использовать ударный гайковерт. Им можно повредить SST.
Отверните гайку.
Рис. 4.40. Компоненты задней стойки
Снимите шайбу №1 и опору заднего амортизатора, опору левой стойки задней подвески, верхнюю подушку задней пружины и буфер сжатия №1 задней подвески (рис. 4.40).
Снимите пружину с амортизатора, после чего снимите SST.
Проверка заднего левого амортизатора в сборе

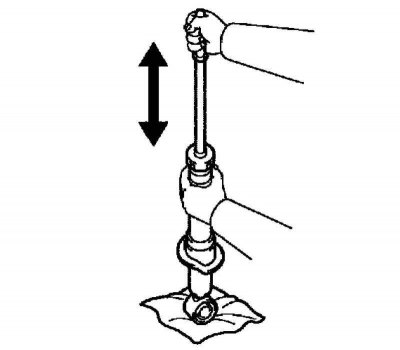

Рис. 4.41. Проверка штока амортизатора
Задвиньте и вытяните шток амортизатора, убедитесь в отсутствии чрезмерного сопротивления или постороннего шума. В случае неудовлетворительной работы замените амортизатор в сборе новым (рис. 4.41).
Установка заднего левого амортизатора в сборе

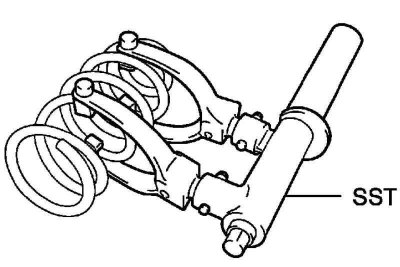

Рис. 4.42. Сжатие пружины
Сожмите пружину с помощью SST (рис. 4.42).
Исходник опубликован на веб-сайте (toyotaman.ru)
Примечание. Витую цилиндрическую пружину можно также снять/ установить с помощью гидравлического устройства для сжатия пружин.

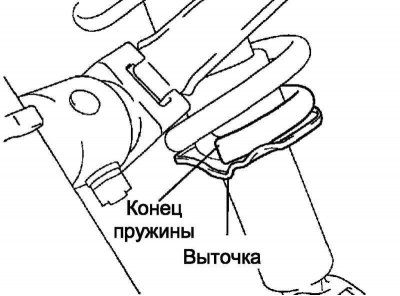

Рис. 4.43. Установка пружины в углубление в нижней чашке
Вставьте нижний конец пружины в углубление в нижней чашке пружины (рис. 4.43).
Установите верхнюю подушку задней пружины на опору стойки задней подвески.
Установите буфер сжатия №1 стойки задней подвески, опору стойки задней подвески и шайбу №1.

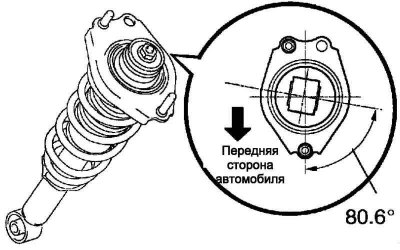

Рис. 4.44. Правильная установка опоры стойки задней подвески относительно нижней втулки амортизатора
Примечание. Сориентируйте опору стойки задней подвески относительно нижней втулки амортизатора, как показано на рисунке 4.44.
Установите шайбу №1 вогнутой частью вверх.
Придерживая шестигранником (6 мм) шток амортизатора, затяните гайку.
Момент затяжки: 56 Н·м.
Примечание. Вставляйте шестигранник на полную глубину.
Ослабьте SST и снимите его с пружины.
Примечание. Перед тем, как снять SST, проверьте положение опоры стойки задней подвески.
Установка заднего амортизатора с цилиндрической витой пружиной
Установите задний амортизатор с цилиндрической винтовой пружиной на балку заднего моста Установите шайбу втулки амортизатора и наживите гайку.
Осторожно поднимая балку заднего моста домкратом, установите верхнюю часть заднего амортизатора с пружиной в посадочное место на кузове автомобиля. Во избежание повреждения балки заднего моста установите между домкратом и балкой деревянный блок.
Примечание. Не поднимайте балку заднего моста в сборе больше, чем необходимо.
Надежно вставьте шпильки опоры стойки задней подвески в отверстия в кузове автомобиля.
Затяните болт и 2 гайки крепления верхней части заднего амортизатора с витой пружиной.
Момент затяжки: болт: 55 Н·м, гайка: 80 Н·м.
Установите заднее колесо.
Момент затяжки: 103 Н·м.
Опустив домкрат, несколько раз качните автомобиль, нажав на кузов, чтобы детали подвески заняли постоянное положение.
Затяните нижнюю гайку крепления заднего амортизатора с цилиндрической витой пружиной.
Момент затяжки: 80 Н·м.
Примечание. Убедитесь, что домкрат полностью опущен и автомобиль стоит на земле.
Примечание. Проверьте углы установки задних колес.
