Оглавление: Стационарная антенна ↓ Антенна с электроприводом ↓
Внимание! На части автомобилей "Toyota 4 Runner/ Hilux/ Surf" установлена печатная антенна, все работы по обслуживанию которой выполняются в автосервисе.
1. Снимите приемник и отсоедините штекер. Отсоедините все защелки и скобы по трассе антенны. Прикрепите к антенне провод (шнур) длиной около 1,5 м.
Стационарная антенна
2. Отверните мачту антенны.
3. Отверните гайку основания, отсоедините основание и вытяните кабель так, чтобы показался вспомогательный провод.
4. Прикрепите к кабелю новой антенны провод и втяните кабель.
5. Установка выполняется в обратном порядке.
Антенна с электроприводом
Внимание! Работы выполняются вдвоем.
6. Переведите ключ зажигания в положение LOCK.
7. Отверните гайку основания антенны.
8. Действуя одновременно (вместе с помощником), нажмите кнопки AM/FM приемника и переведите ключ зажигания в положение АСС, – в этот момент надо удерживать антенну. Антенна выдвинется и полностью выйдет из лебедки электродвигателя. Снимите мачту, ключ зажигания должен по-прежнему находиться в положении АСС.
[Оригинальная версия опубликована на сайте: www.ToyotaMAN.ru]

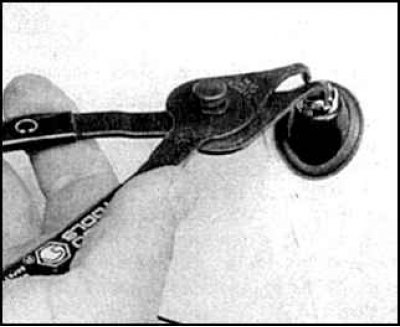

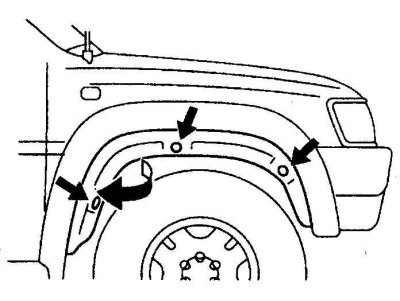

9. Удалите три защелки (указаны стрелками) внутренней панели колесной ниши в проеме между колесом и крылом, достаньте панель, отсоедините разъем.
10. Отверните болт крепления и снимите электродвигатель антенны.
11. Прикрепите к кабелю новой антенны провод и втяните кабель в салон.
12. Установите электродвигатель.

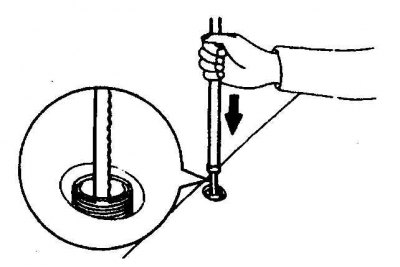

13. Установите мачту антенны так, чтобы зубцы на тросе были обращены вперед.
14. Смотайте трос и втяните мачту, для чего переведите ключ зажигания в положение LOCK (если ключ уже был переведен в это положение из положения АСС, то выполните действия (см. п. 8). Если трос не сматывается, то повращайте его в направлении стрелки.
15. Заверните гайку основания, даже если мачта полностью не втянулась. Нажмите на кнопки выбора диапазонов на приемнике и антенна втянется.
16. Далее установка выполняется в обратном порядке.
