Обычная мечта антенны
1. Выверните мачту антенны из основания (рис. 12.1).

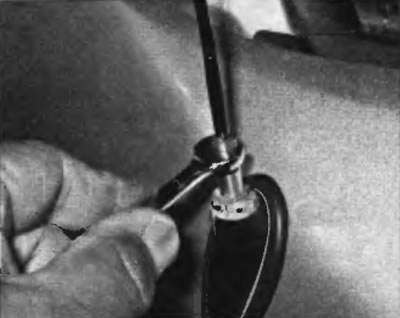

Рис. 12.1. Для извлечения мачты антенны из ее основания просто выверните ее
Основание антенны
2. Снимите мачту антенны (рис. 12.1).
3. Работая внутри автомобиля, снимите панель отделки правой передней стойки (рис. 12.3) и правую панель ниши для ног (за сведениями по снятию этих панелей отделки обратитесь к главе 11).

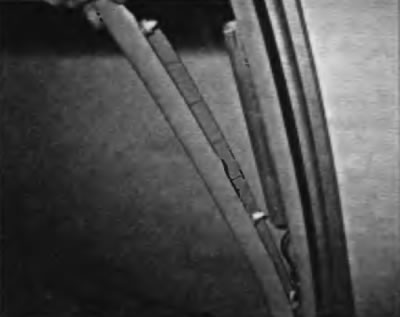

Рис. 12.3. Используя съемник отделки или блеклую отвертку, подденьте и снимите панель отделки правой передней стойки (если вы собираетесь использовать отвертку, обмотайте ее венчик липкой лентой, чтобы защитить пластмассовую отделку)
4. Рассоедините электрический разъем, который соединяет кабель, идущий от основания антенны, с кабелем, который проходит через перегородку (рис. 12.4).

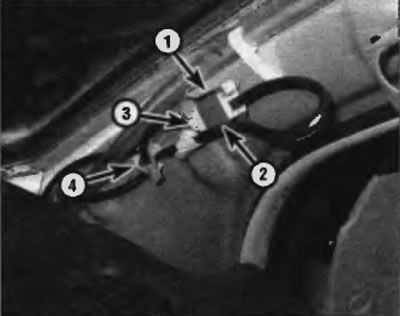

Рис. 12.4. Этот электрический разъем соединяет кабель, идущий от основания антенны, с антенным кабелем, который проходит через перегородку. Чтобы рассоединить разъем, отсоедините его от опорного кронштейна (1), перережьте ленту (2), обмотанную вокруг него, затем нажмите на блокирующий выступ (3) и рассоедините разъем. После этого вытяните кабель основания антенны из зажима (4)
5. Снимите корончатую гайку с верхней части основания антенны (рис. 12.5).

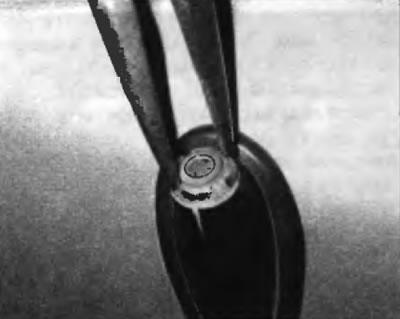

Рис. 12.5. Чтобы отсоединить основание антенны от крыла, отверните коренчатую гайку. Для этой цели предусмотрены специальные гаечные ключи, которые можно приобрести в магазине автозапчастей, но вы можете использовать пару плоскогубцев с длинными узкими губками
6. Отпустите гайки крепления правого переднего колеса. Приподнимите передок автомобиля и установите под него надежные опоры. Снимите колесо.
Внимание! Если автомобиль оснащен пневматической подвеской с электронным управлениям, перед подъемом автомобиля выключите переключатель управления высотой подвески.
7. Снимите локер правой колесной арки (см. главу 11).
8. Найдите нижнюю часть основания антенны (рис. 12.8). Аккуратно протяните кабель основания антенны через уплотнительную втулку.

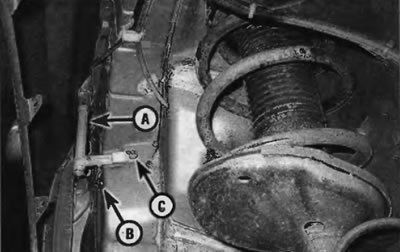

Рис. 12.8. Для снятия основания антенны (А) протяните антенный кабель через уплотнительную втулку (В) и отверните гайку сенсорного кронштейна (С). При установке основания антенны в сборе не забудьте закрепить привод «массы» на гайке
9. Подсвечивая себе фонариком, вставьте кабель основания антенны через уплотнительную втулку и подайте вверх через правый угол салона автомобиля, между краем лицевой панели и передней стойкой (рис. 12.9).

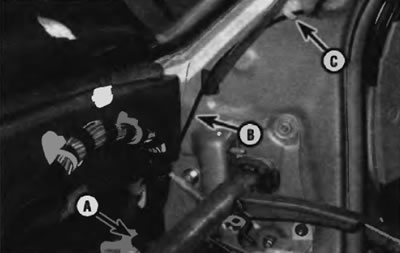

Рис. 12.9. Подсвечивая себе фонариком, вставьте кабель основания антенны через уплотнительную втулку (А), подайте его вверх между краном перегородки и передней стойкой (В), а затем через зажим на передней стойко (С) (лицевая панель для наглядности снята)
10. Установка выполняется в последовательности, обратной снятию.
Антенный кабель между антенной и радиоприемником
11. Снимите лицевую панель в сборе (см. главу 11).
12. Изучите разводку антенного кабеля. При необходимости сделайте эскиз.
13. Высвободите антенный кабель из зажима на тыльной стороне лицевой панели.
14. Установка выполняется в последовательности, обратной снятию. Убедитесь в том, что кабель проведен правильно и все зажимы установлены.
Антенна сеточного типа
15. Некоторые из автомобилей, описываемых в этом Руководства, оснащены антенной, представляющей собой проволочную сетку, закрепленную на стекла заднего окна. Если ваш автомобиль оснащен такой антенной и у вас имеются проблемы по поводу ее работы, можно отремонтировать антенную сетку по той же технологии, которая используется для ремонта сетки обогрева заднего стекла (см. параграф 14).
