Внимание! Регулировку фар следует проверять каждые 12 месяцев, при замене фары или после ремонта передней части кузова. Следует отметить, что описываемая процедура позволяет лишь приближенно отрегулировать фары, точная регулировка выполняется в автосервисе.

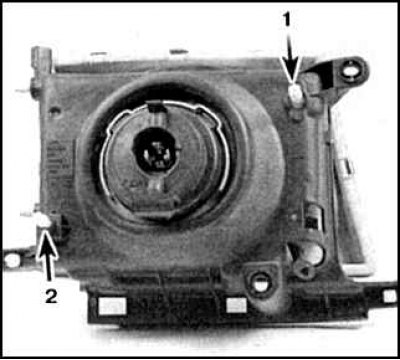

Регулировочные винты фары
1. Винт горизонтальной регулировки
2. Винт вертикальной регулировки
Схема регулировки фар
1. Линия на расстоянии от пола до центра фар; 2. Область светового пятна; 3. Линия на расстоянии от оси симметрии автомобиля до центра фар; 4. Расстояние 7,5 м; 5. Передняя плоскость фары; 6. Ось симметрии автомобиля
1. На корпусе фары предусмотрены 2 винта для регулировки в вертикальной и горизонтальной плоскостях (см. рис. Регулировочные винты фары).
2. Установите автомобиль в 7,5 м от стены.
3. Обозначьте лентой перекрестия симметрично оси автомобиля (см. рис. Схема регулировки фар). Для более точной разметки подъедьте к стене на расстояние около 20 см.
4. Регулировка выполняется при нормальной загрузке автомобиля и полупустом баке.
5. Установите пучок ближнего света фар так, чтобы световое пятно располагалось на 5 см ниже горизонтали и на 5 см правее вертикали. Для подъем пучка вращайте винт по часовой стрелке и наоборот. То же касается регулировки влево – вправо.
6. Включите дальний свет фар и отрегулируйте пучок так, чтобы пятно находилось строго на вертикальной линии, прямо под горизонталью.
Внимание! Точно выставить пучки дальнего и ближнего света таким способом может оказаться невозможным. В этом случае старайтесь точнее отрегулировать ближний свет, с которым приходится ездить чаще и от которого в большей степени зависит безопасность движения.
7. При первой возможности отрегулируйте фары в автосервисе.
