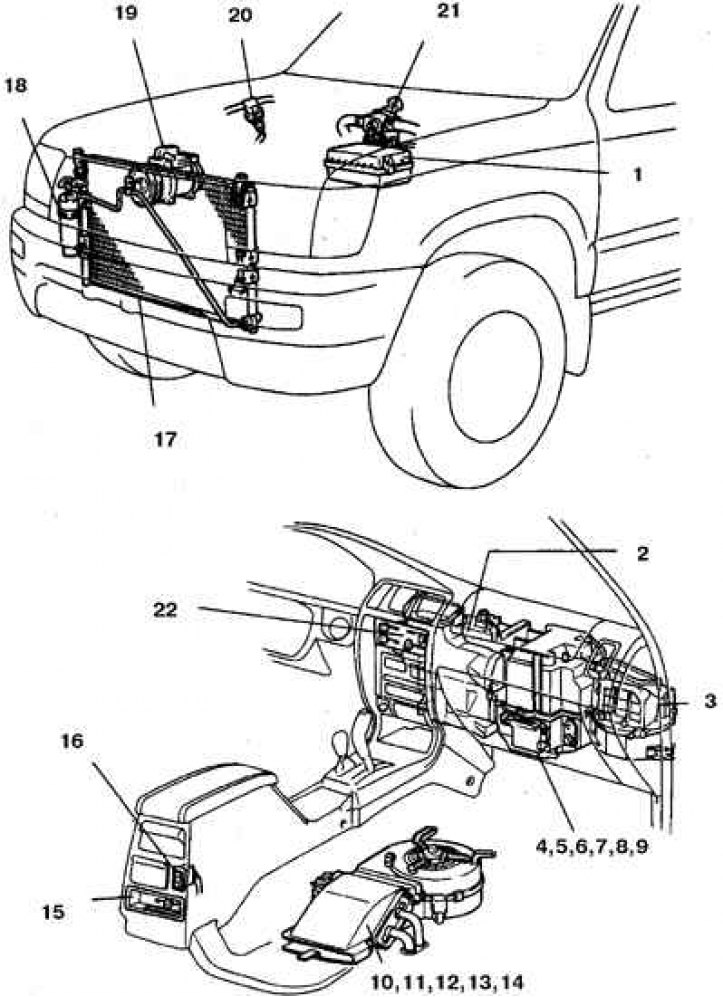

Система кондиционирования автомобиля Toyota 4 Runner/ Hilux/ Surt 1996 г
1. Главное реле; 2. Радиатор отопителя; 3. Главное реле переднего отопителя; 4. Кондиционер; 5. Испаритель; 6. Расширительный клапан; 7. Резистор вентилятора; 8. Терморезистор; 9. Усилитель; 10. Задний отопитель; 11. Радиатор; 12. Электродвигатель; 13. Главное реле; 14. Резистор; 15. Панель управления задним отопителем; 16. Выключатель; 17. Конденсатор; 18. Влагоотделитель; 19. Компрессор; 20. Реле давления; 21. Вентиль отопителя; 22. Панель управления кондиционером (переключатель, регулятор режима, переключатель режима размораживания)
Внимание! Магистраль системы кондиционирования находится под высоким давлением. До полного удаления хладагента запрещается отсоединять любые шланги и снимать агрегаты системы кондиционирования.
Внимание! Удаление хладагента должно выполняться в автосервисе.
Уход за системой кондиционирования:
- проверка состояния и натяжения ремня компрессора;
- проверка состояния шлангов и трубок (магистраль на рассоединять!);
- очистка межреберных пространств конденсатора;
- проверка заправки системы хладагентом.
Кондиционер следует включать ежемесячно примерно на 10 мин.
Наиболее распространенной причиной неудовлетворительной работы кондиционера является недостаточная заправка хладагента. Если наблюдается заметное повышение температуры воздуха от кондиционера, то проверьте полноту заправки хладагента.
