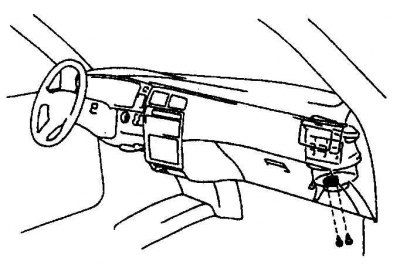

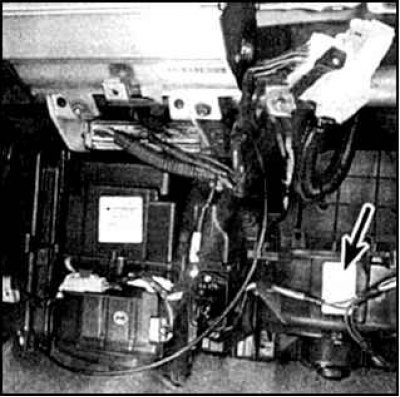

Электродвигатель отопителя при снятой передней панели

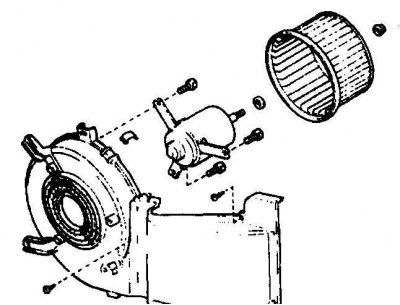

Детали заднего блока обдува
Внимание! При выполнении работ на отопителе переведите ключ зажигания в положение LOCK, отсоедините батарею от массы и приступайте к работам не ранее чем через 2 мин.
Проверка
1. На автомобилях "Toyota 4 Runner/ Hilux/ Surf" блок обдува отопителя смонтирован под передней панелью и под сиденьем пассажира. В случае отказа вентилятора проверьте предохранитель и состояние контактов и проводов.

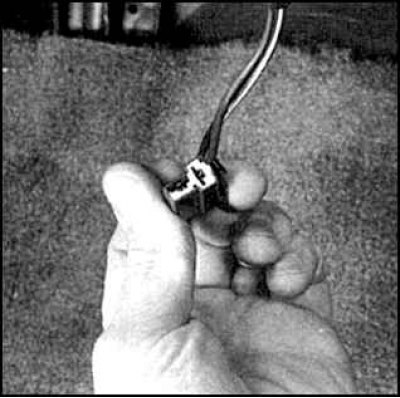

2. Проверьте на разъеме электродвигателя наличие напряжения от батареи (включите зажигание и переведите рукоятку вентилятор в положение ON).

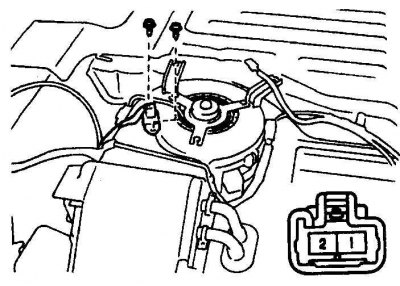

3. Если напряжение присутствует, то присоедините разъем и соедините вывод 2 с массой. Если вентилятор не включится, то возможно, что неисправен электродвигатель. В этом случае соедините выводы электродвигателя с питанием и массой через провода, защищенные предохранителями. Если электродвигатель не включится, то его надо заменить.
4. Если двигатель исправен, то проверьте резистор или переключатель.
Замена
1. Отсоедините разъем, отверните 3 винта и достаньте блок обдува из кожуха.
(Официальный источник находится на портале: www.toyotaman.ru)
2. Для доступа к заднему блоку обдува снимите сиденье пассажира.
