Оглавление: Снятие ↓ Проверка ↓
Снятие
1. Снимите подушку и спинку сиденья.
2. Отсоедините разъем датчика.
3. Снимите датчик.
а) Отверните болты крепления жгута проводов.
- Момент затяжки при установке — 6 Нм
б) Отверните болт крепления датчика.
Момент затяжки при установке:
- модели 2WD — 8 Нм
- модели 4WD — 20 Нм
Проверка
1. Проверьте датчик частоты вращения заднего колеса.
а) Снимите подушку и спинку сидения.
б) Отсоедините разъем датчика частоты вращения.

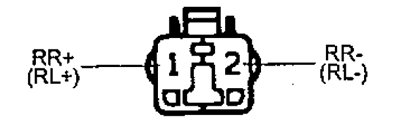

в) Измерьте сопротивление между выводами.
- Номинальное сопротивление — 0,8-1,4 кОм
Если значение не соответствует номинальному, то замените датчик.
г) Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если проводимость есть, то замените датчик.
д) Подсоедините разъем датчика.
е) Установите спинку и подушку сидения.

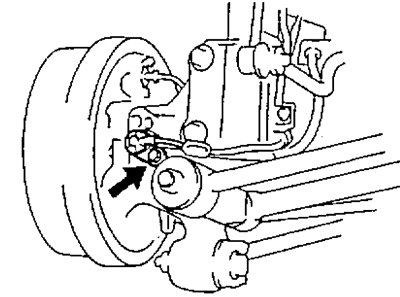

2. Проверьте правильность установки £ датчика и соответствие момента затяжки болта крепления датчика допустимому значению.
Момент затяжки:
- 2WD — 8 Нм
- 4WD — 20 Нм
3. Визуально проверьте зубцы ротора датчика частоты вращения.
а) Снимите ступицу в сборе.
б) Проверьте зубцы ротора датчика на наличие царапин, трещин, деформации или отсутствия зубцов.
в) Установите ступицу в сборе.
