а) Установить рычаг переключения передач в нейтральное положение.
б) Прогреть двигатель до рабочей температуры.
в) Проверить:
- установлен ли воздухоочиститель,
- отключено ли все дополнительное оборудование.
- правильно ли присоединены все вакуумные линии,
- тепловой зазор клапанов,
- угол опережения впрыска топлива.
2. Присоедините тахометр.
3. Отрегулируйте частоту вращения холостого хода.

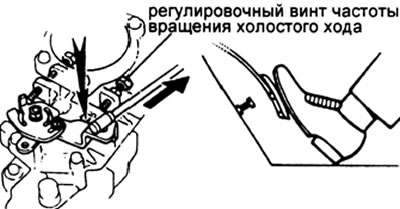

а) Проверьте наличие касания рычага и регулировочного винта частоты вращения холостого хода при отпущенной педали акселератора.
Если это условие не выполнено, то выполните регулировку рычажной передачи акселератора.
б) Запустите двигатель.
в) Проверьте частоту вращения холостого хода.
Частота вращения холостого хода (с точностью ±50 об/мин):
Двигатель 2L:
- с механической КПП — 700 об/мин
- с автоматической КПП — 800 об/мин
- Двигатель 2L-T — 750 об/мин
- Двигатель 3L и KZ — 700 об/мин

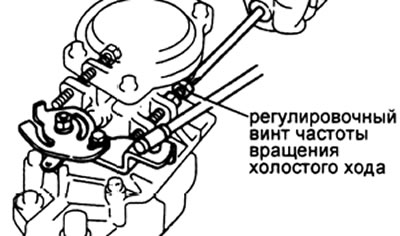

г) Регулировка частоты вращения холостого хода.
- Отсоедините рычажную передачу акселератора.
- Ослабьте стопорную гайку регулировочного винта.
- Отрегулируйте холостой ход вращением регулировочного винта.
- Надежно затяните стопорную гайку, затем вновь проверьте частоту вращения холостого хода.
- Присоедините рычажную систему акселератора.
- Отрегулируйте рычажную систему акселератора.
4. Регулировка максимальной частоты вращения.

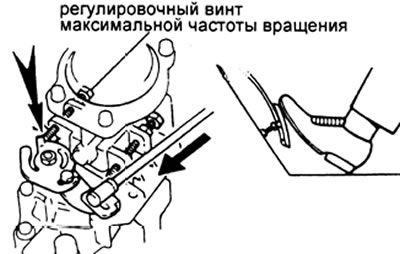

а) Проверьте наличие касания рычага и регулировочного винта максимальной частоты вращения при полностью нажатой педали акселератора.
Если это условие не выполнено, то отрегулируйте привод акселератора.
б) Запустите двигатель,
в) Нажмите педаль акселератора до упора.
г) Измерьте максимальную частоту вращения.
Максимальная частота вращения (±100 об/мин)
серия L — 4900 об/мин
серия KZ — 4600 об/мин

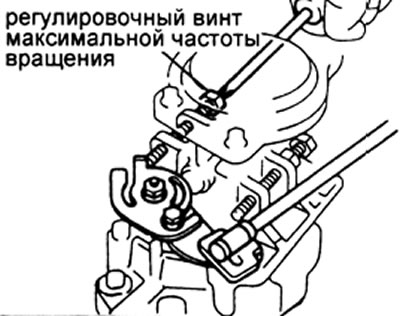

д) Регулировка максимальной частоты вращения.
- Отсоедините рычажную передачу акселератора.
- Отрежьте проволоку пломбировки регулировочного винта максимальной частоты вращения.
- Используя специнструмент. ослабьте стопорную гайку регулировочного винта максимальной частоты вращения.
- Отрегулируйте максимальную частоту вращения регулировочным винтом.
Примечание: производите регулировку только на минимальных оборотах холостого хода. Выведите двигатель на режим максимального холостого хода не более чем на 5 сек.
- Используя специнструмент, надежно затяните стопорную гайку.
- Вновь проверьте максимальную частоту вращения.
- Присоедините рычажную передачу акселератора.
- После регулировки частоты вращения осуществите регулировку рычажной передачи акселератора.

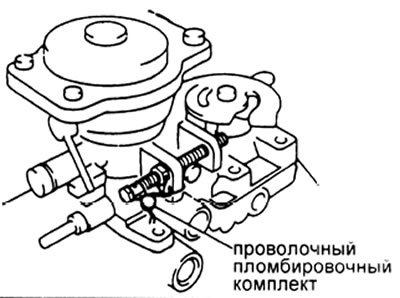

- Опломбируйте регулировочный винт максимальной частоты вращения новым проволочным пломбировочным комплектом.
