Снятие
1. Слейте рабочую жидкость усилителя рулевого управления.

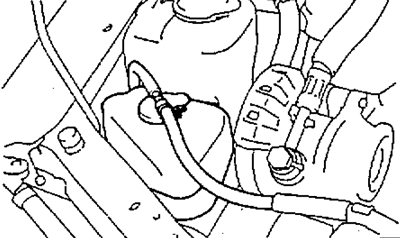

2. Снимите расширительный бачок.

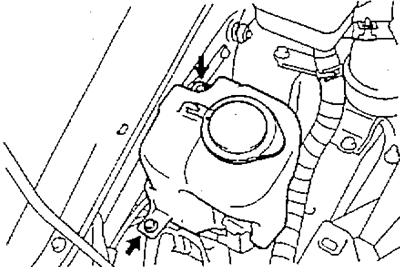

3. Отсоедините разъем, отверните два болта и снимите бачок омывателя.

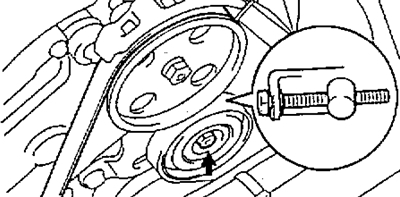

4. Ослабьте болт ролика натяжителя и снимите приводной ремень.

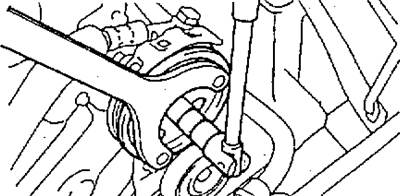

5. Используя специнструмент снимите шкив насоса.
- Момент затяжки — 44 Нм

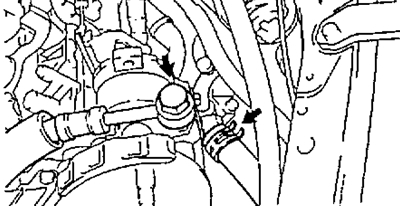

6. Отсоедините возвратный и нагнетательный трубопроводы.
- Момент затяжки штуцерного болта — 52 Нм

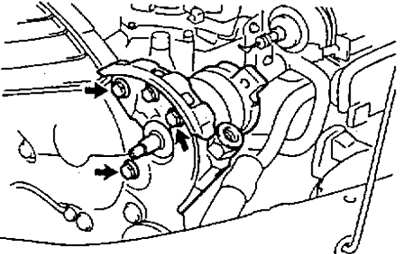

7. Отверните три болта и снимите насос в сборе.
- Момент затяжки — 40 Нм

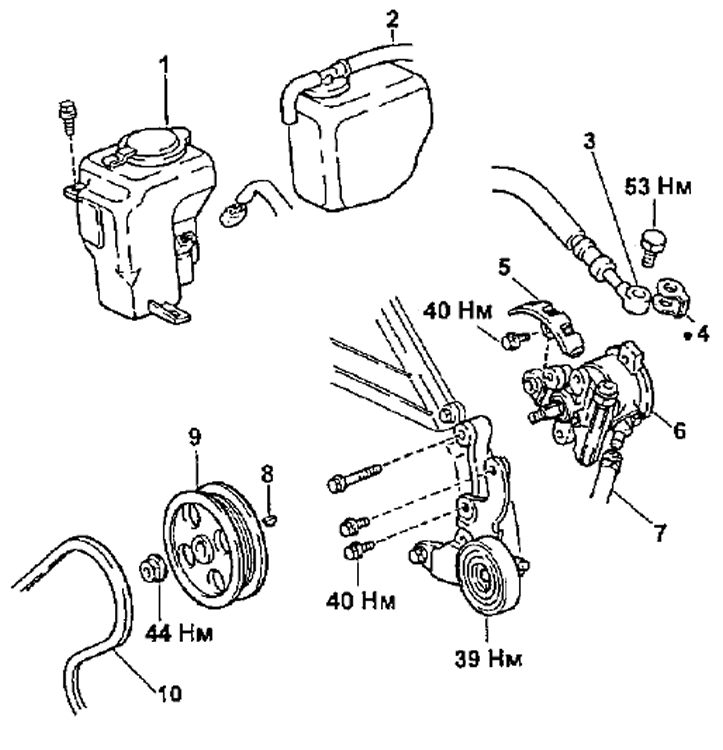

Снятие насоса усилителя рулевого управления (2С)
1 - бачок омывателя,
2 - расширительный бачок,
3 - нагнетательный трубопровод,
4 - прокладка,
5 - кожух,
6 - насос в сборе,
7 - возвратный трубопровод,
8 - шпонка,
9 - шкив насоса,
10 - приводной ремень.
Установка
1. Установка производится в порядке, обратном снятию.
2. При установке приводного ремня, отрегулируйте его натяжение (см. соответствующий раздел).
3. После установки насоса:
а) Долейте рабочую жидкость гидроусилителя рулевого управления.
б) Прокачайте систему гидроусилителя.
в) Проверьте уровень рабочей жидкости.
